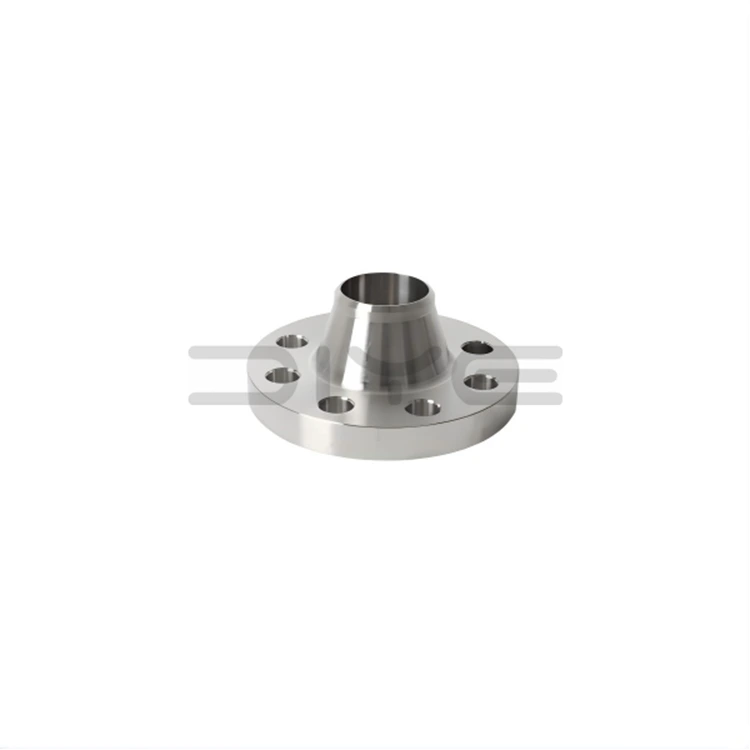

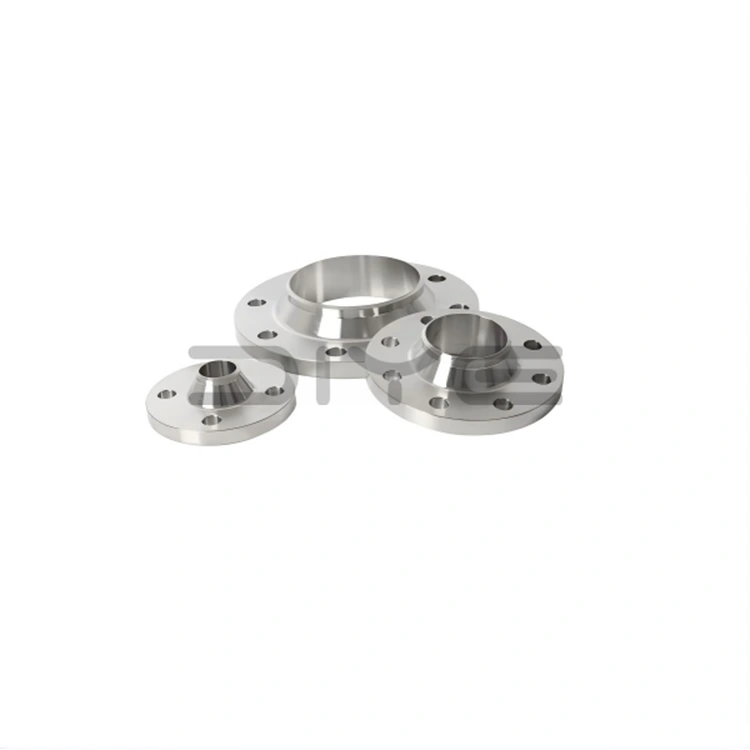

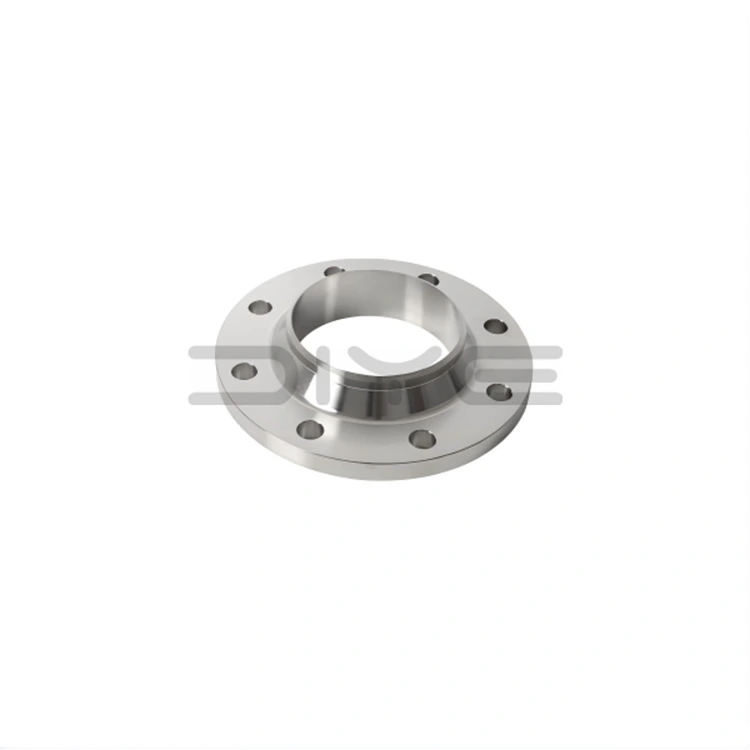

ANSI B16.5 वेल्ड नेक फ्लँज

प्रत्येक DIYE VALVE ANSI B16.5 वेल्ड नेक फ्लँज कठोर चाचणी घेते, ज्यामध्ये आयामी तपासणी, सामग्री पडताळणी, अल्ट्रासोनिक चाचणी आणि दाब चाचणी समाविष्ट आहे, ANSI B16.5 आणि आंतरराष्ट्रीय गुणवत्ता मानकांचे पूर्ण पालन सुनिश्चित करणे. आमची अनुलंब एकात्मिक उत्पादन प्रक्रिया, कच्च्या मालापासून ते तयार उत्पादनांपर्यंत, विविध गंभीर अनुप्रयोगांमध्ये सातत्यपूर्ण उत्पादन गुणवत्ता, शोधण्यायोग्यता आणि विश्वसनीय कामगिरीची हमी देते.

रचना आणि रचना

1. मानकांचे पालन: ANSI/ASME B16.5 मानकांचे पूर्णपणे अनुपालन, 150 ते 2500 पर्यंत दाब रेटिंग आणि नाममात्र व्यास (NPS) 1/2 इंच ते 24 इंच, मोठ्या व्यासाच्या सानुकूल डिझाइनसाठी समर्थनासह.

2. इंटिग्रल फोर्ज्ड कन्स्ट्रक्शन: ANSI B16.5 वेल्ड नेक फ्लँज्समध्ये गुळगुळीत ट्रान्झिशन आर्कसह लांब, टॅपर्ड, उच्च-मानेचे डिझाइन आहे, A105 कार्बन स्टील, F304/F316L स्टेनलेस स्टील आणि मिश्र धातुसह उच्च-गुणवत्तेच्या अमेरिकन मानक सामग्रीपासून बनवलेले आहे.

3. प्रिसिजन सीलिंग सरफेसेस: स्टँडर्ड उठवलेला चेहरा (RF), रिंग जॉइंट फेस (RJ), आणि चेहरा खडबडीत पृष्ठभाग (MFM) CNC मशिनिंग वापरून मशिन केले जातात ज्यामुळे घट्ट गॅस्केट फिट आणि लीक-फ्री परफॉर्मन्स सुनिश्चित होते.

4. बट वेल्ड कनेक्शन: पाईपलाईनमध्ये पूर्ण-प्रवेश बट वेल्डिंगसाठी डिझाइन केलेले, अखंड ताण हस्तांतरण सुनिश्चित करणे आणि हबच्या तळाशी ताण एकाग्रता दूर करणे.

मुख्य फायदे

1. अपवादात्मक तापमान आणि दबाव प्रतिकार: विशेषतः गंभीर थर्मल सायकलिंग, उच्च दाब, कंपन आणि थर्मल क्रिप यांचा सामना करण्यासाठी डिझाइन केलेले, सर्वात जास्त मागणी असलेल्या कामाच्या वातावरणासाठी योग्य.

2. कायमस्वरूपी स्थिर सीलिंग: मजबूत वेल्डेड सांधे आणि अचूक-मशीन सीलिंग पृष्ठभाग कायमस्वरूपी, देखभाल-मुक्त सील प्रदान करतात, जो धोकादायक आणि विषारी माध्यम वातावरणासाठी महत्त्वपूर्ण आहे.

3. सुपीरियर स्ट्रक्चरल कडकपणा: ANSI B16.5 वेल्ड नेक फ्लँजेस हाय-नेक डिझाइन उत्कृष्ट कडकपणा, विकृतीला प्रतिकार आणि थकवा प्रतिरोध प्रदान करते, चक्रीय लोडिंग अंतर्गत दीर्घ सेवा आयुष्य सुनिश्चित करते.

4. तपासणी करण्यायोग्य आणि विश्वासार्ह: पूर्ण प्रवेश वेल्ड्स नॉन-डिस्ट्रक्टिव्ह टेस्टिंग (NDT) साठी परवानगी देतात, उत्पादनाची गुणवत्ता कडक उद्योग मानकांची पूर्तता करते हे सुनिश्चित करते.

5. सर्वसमावेशक तपशील आणि स्थिर पुरवठा: घरातील उत्पादन पुरेशी यादी, वेळेवर वितरण आणि जागतिक ग्राहकांना किफायतशीर उत्पादने प्रदान करण्याची क्षमता सुनिश्चित करते.

औद्योगिक अनुप्रयोग

DIYE VALVE ANSI B16.5 वेल्ड नेक फ्लँज हे खालील प्रमुख ऍप्लिकेशन परिस्थितींसाठी पसंतीचे मानक उत्पादन आहेत:

1. तेल आणि वायू उद्योग: पाइपलाइन, रिफायनरीज आणि ऑफशोअर प्लॅटफॉर्म.

2. रासायनिक उद्योग: उच्च-तापमान, उच्च-दाब आणि संक्षारक माध्यम प्रणाली.

3. उर्जा निर्मिती उद्योग: स्टीम पाइपलाइन, बॉयलर लूप आणि पॉवर प्लांट सहाय्यक प्रणाली.

4. प्रेशर वेसेल्स: स्टोरेज टाक्या, अणुभट्ट्या आणि प्रक्रिया उपकरणे ज्यांना सर्वोच्च अखंडतेची आवश्यकता असते.

5. हाय-इंटिग्रिटी पाइपिंग: ज्वलनशील, स्फोटक आणि अत्यंत विषारी द्रव वाहून नेण्यासाठी प्रणाली.

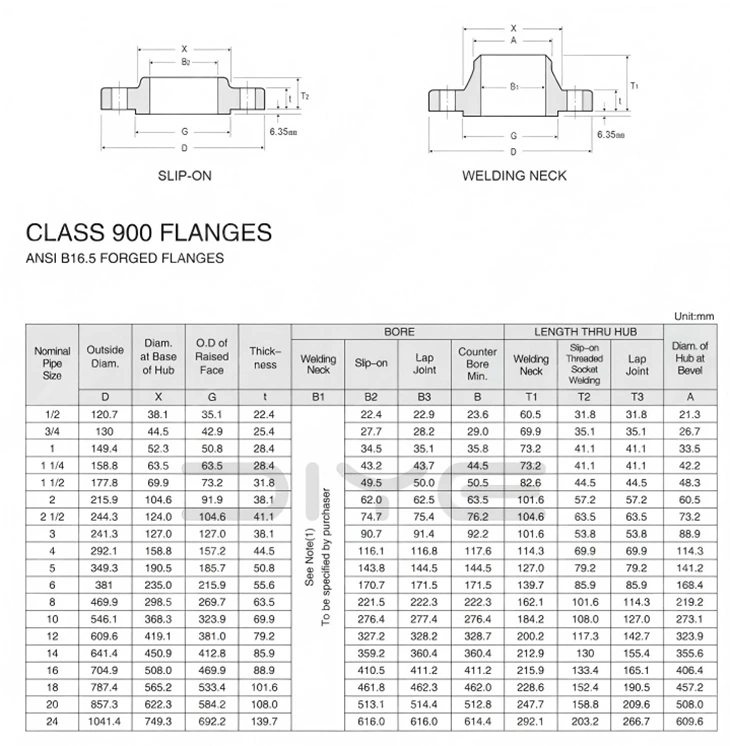

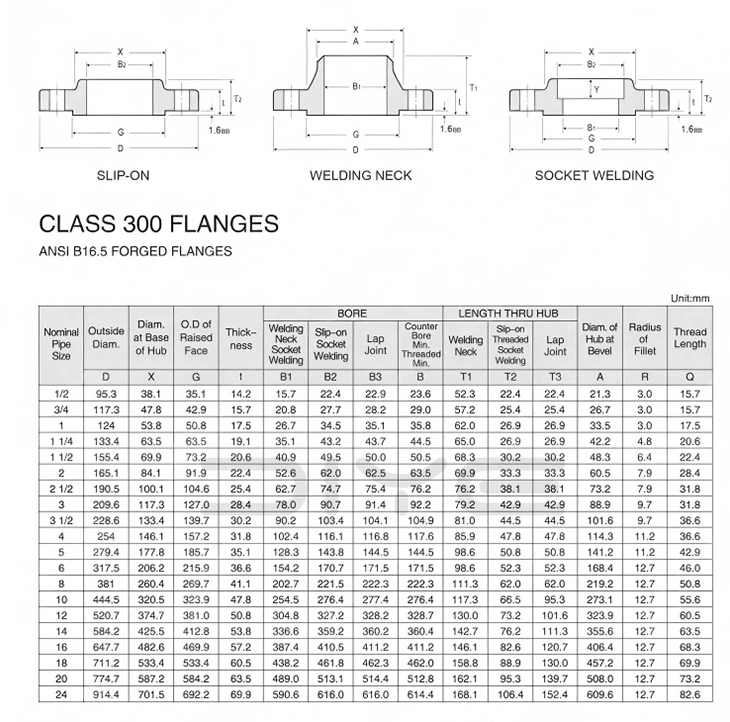

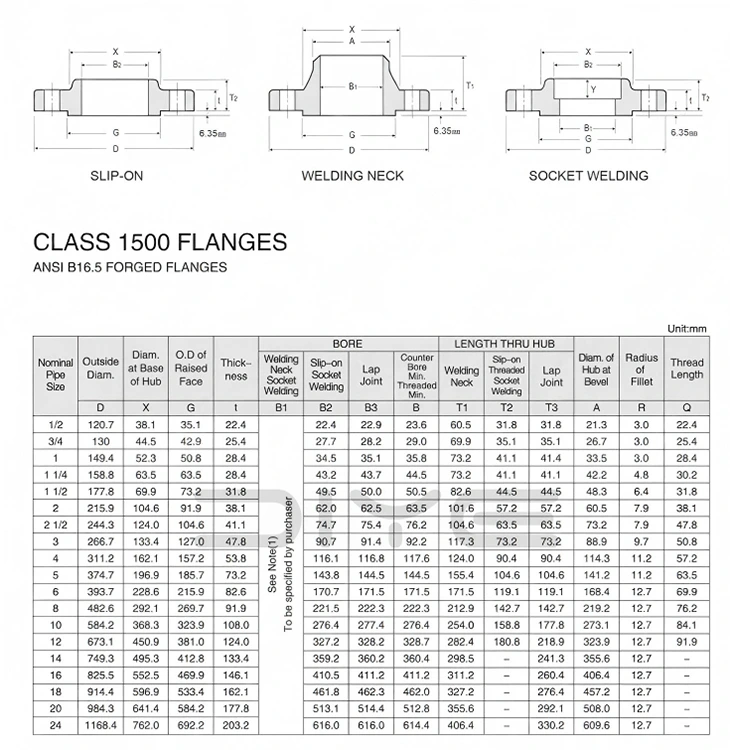

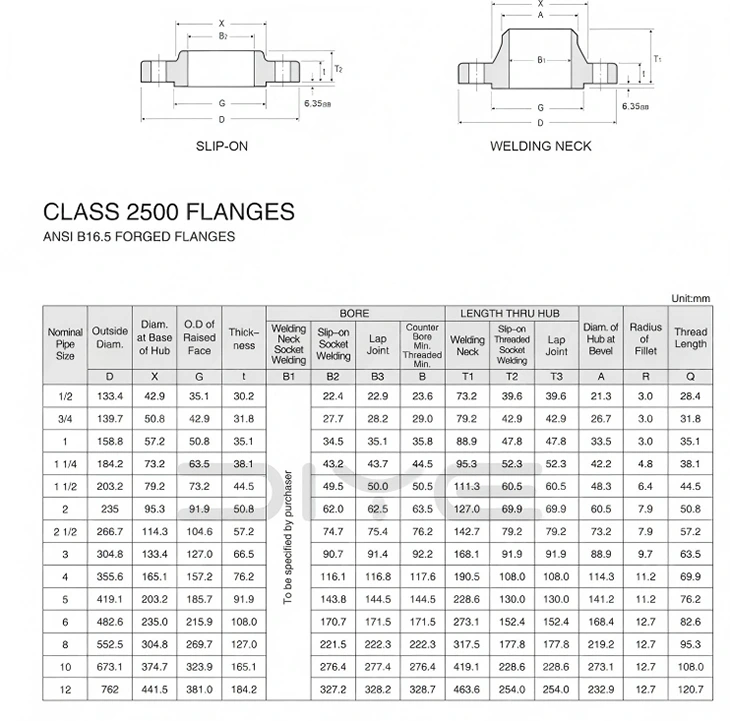

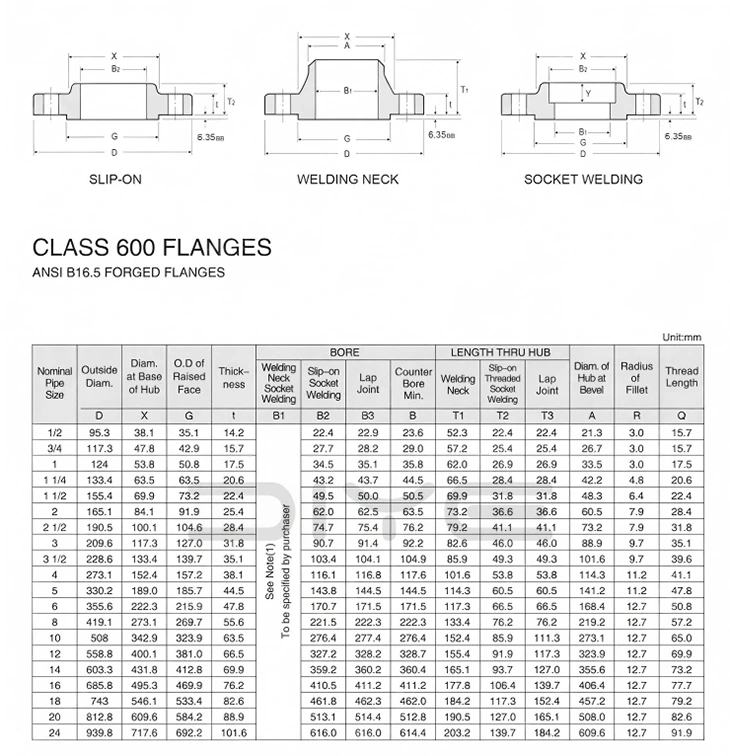

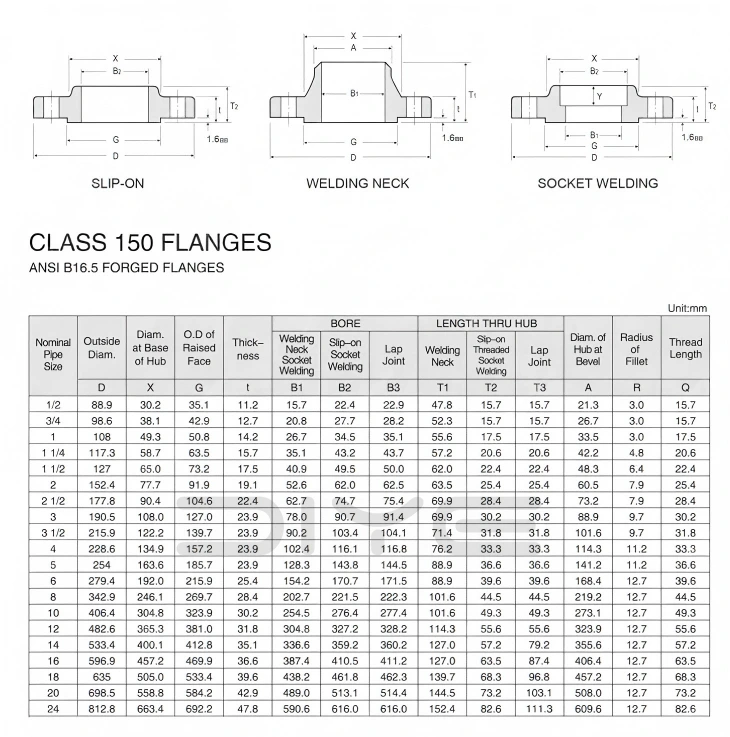

तांत्रिक मापदंड

वारंवार विचारले जाणारे प्रश्न

प्रश्न: अमेरिकन स्टँडर्ड फ्लँज क्लास आणि चायनीज स्टँडर्ड पीएन यांची अदलाबदल होऊ शकते का?

उत्तर: त्यांची थेट अदलाबदल होऊ शकत नाही. वर्ग अमेरिकन मानक दाब रेटिंगचा संदर्भ देते, जे पीएन नाममात्र दाब प्रणालीपेक्षा वेगळे आहे. बाह्य व्यास, बोल्ट होल आणि सीलिंग पृष्ठभागाची परिमाणे जुळत नाहीत आणि त्यांना मिसळणे आणि जोडणे कठोरपणे प्रतिबंधित आहे.

प्रश्न: अमेरिकन मानक फ्लँजमध्ये NPS म्हणजे काय? ते DN शी कसे जुळते?

A: NPS अमेरिकन मानक नाममात्र व्यास (इंच) संदर्भित करते. उदाहरणार्थ, NPS2 = DN50. हे फक्त संदर्भासाठी आहे. इन्स्टॉलेशन आणि ऑर्डरिंग दरम्यान, NPS + क्लासचे काटेकोरपणे पालन करणे आवश्यक आहे आणि केवळ DN वर अवलंबून राहू शकत नाही.

प्रश्न: WN आणि SO flanges मधील फरक काय आहेत?

A: WN neck-weld flange: लाँग नेक फोर्जिंग, पूर्ण प्रवेश वेल्डिंग, उच्च तापमान आणि उच्च दाबास प्रतिरोधक, कंपनास प्रतिरोधक, मुख्य पाइपलाइन, दाब वाहिन्या, ज्वलनशील आणि स्फोटक माध्यमांसाठी वापरले जाते;

SO नेकलेस बट-वेल्ड फ्लँज: शॉर्ट नेक प्लग वेल्डिंग, साधी स्थापना, कमी खर्च, केवळ मध्यम आणि कमी दाब, सामान्य तापमान, सामान्य प्रक्रिया पाइपलाइनसाठी योग्य.

प्रश्न: अमेरिकन मानक फ्लँजसह कोणत्या प्रकारचे स्टील पाईप वापरावे?

A: कार्बन स्टील ASTM A106/A53 अमेरिकन मानक सीमलेस पाईप वापरते; स्टेनलेस स्टील ASTM A312 मालिका पाईप्स वापरते.
