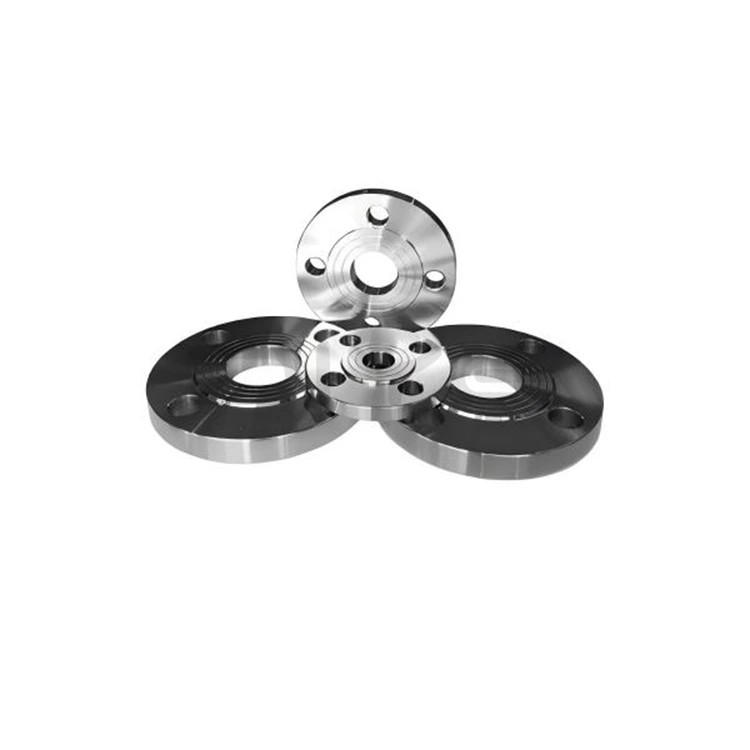

GOST 12820-80 फ्लँज

आमची GOST 12820-80 Flange दोन कोर GOST मानक प्रणालींवर आधारित तयार केली गेली आहे, जी पारंपारिक रशियन आणि पुढील-पिढीच्या दोन्ही पाइपलाइन वैशिष्ट्यांशी सुसंगत संपूर्ण तांत्रिक प्रणाली तयार करते:

1. GOST 12820-80: एक क्लासिक मानक विशेषतः मध्यम आणि कमी-दाब स्टील स्लिप-ऑन फ्लँजसाठी, PN 0.1–2.5MPa, DN10-1600 साठी योग्य, प्रामुख्याने RF/FF सीलिंग पृष्ठभागांसह सुसज्ज, पारंपारिक नगरपालिका आणि सामान्य औद्योगिक पाइपलाइनमध्ये मोठ्या प्रमाणावर वापरले जाते.

2. GOST 33259-2015: जुन्या मानकांच्या जागी नवीन युनिव्हर्सल मास्टर स्टँडर्ड, सर्व प्रेशर रेटिंग्स (PN1–250) आणि स्लिप-ऑन, वेल्ड नेक, लूज फ्लँज आणि ब्लाइंड फ्लँजसह सर्व फ्लँज प्रकार, उच्च-दाब आणि वैविध्यपूर्ण प्रकल्पांच्या गरजा पूर्ण करतो.

मुख्य उत्पादन पॅरामीटर्स

1. दाब आणि व्यास श्रेणी

- नाममात्र दाब (PN): 6 स्तर (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), ऑपरेटिंग परिस्थिती 0.1 ते 2.5 MPa पर्यंत कव्हर करते.

- नाममात्र व्यास (DN): DN10–1600 (½"–64"), मुख्य प्रवाहातील औद्योगिक पाइपिंग वैशिष्ट्यांशी जुळणारे.

2. सीलिंग पृष्ठभागाचा प्रकार

- मानक प्रकार: आरएफ (राइज्ड फेस, टाइप 02) वॉटरलाइनसह, उग्रपणा Ra≤3.2μm; FF (फ्लॅट फेस, टाइप 01) फ्लँज प्लेनसह फ्लश करा.

- पर्यायी प्रकार: MFM (उंचावलेला चेहरा), TG (टंग आणि ग्रूव्ह), उच्च-दाब/संक्षारक वातावरणासाठी योग्य.

3. साहित्य निवड

GOST 12816-80 मानकांशी सुसंगत, मुख्य प्रवाहातील रशियन मानके आणि आंतरराष्ट्रीय समतुल्य सामग्री वापरते:

- स्टेनलेस स्टील: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- कार्बन स्टील: St20, St35; कमी मिश्र धातु स्टील: 16Mn.

उत्पादन आणि गुणवत्ता हमी

1. उत्पादन नियंत्रण

- बाह्य व्यास, आतील व्यास, बोल्ट भोक केंद्र अंतर, जाडी आणि सीलिंग पृष्ठभागाची उंची यासह मितीय अचूकता, मानक सारण्यांचे काटेकोरपणे पालन करते;

- प्रगत सीएनसी मशीनिंग आणि फोर्जिंग प्रक्रिया स्थिर उत्पादन कार्यप्रदर्शन आणि उच्च सुसंगतता सुनिश्चित करतात.

2. गुणवत्ता तपासणी

- पूर्ण-आयटम तपासणी: व्हिज्युअल तपासणी, मितीय मापन आणि 1.5 पट नाममात्र दाब हायड्रोस्टॅटिक चाचणी;

- पूर्ण प्रमाणन: प्रत्येक बॅचसाठी GOST साहित्य प्रमाणपत्र, EAC प्रमाणन आणि गुणवत्ता तपासणी अहवाल प्रदान केला जातो.

फ्लँज प्रकार कव्हरेज:

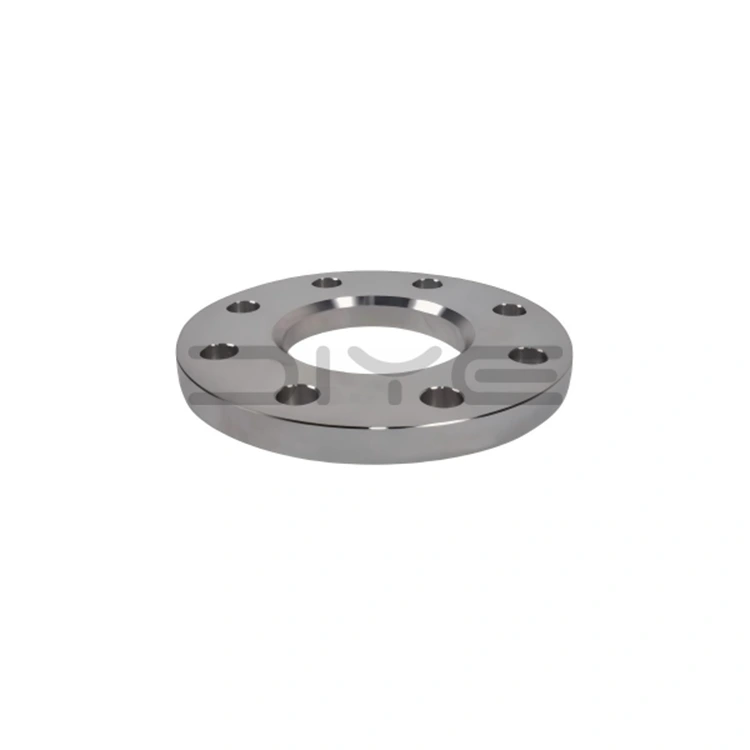

1. 01: फ्लॅट-फेस फ्लँज (PL, GOST 12820-80 कोर प्रकार)

2. 02: सॉकेट फ्लँज (SO)

3. 03: लूज फ्लँज (LJ)

4. 04: लूज बट फ्लँज (LJ)

5. 05: बट फ्लँज (WN, GOST 12821-80 ला अनुरूप)

6. 06: ब्लाइंड फ्लँज (BL)

सानुकूलन आणि सहाय्यक सेवा:

1. गैर-मानक सानुकूलन: आकार, सामग्री आणि सीलिंग पृष्ठभाग प्रकल्प रेखाचित्रांनुसार सानुकूलित केले जाऊ शकतात;

2. वन-स्टॉप पुरवठा: जुळणारे GOST फास्टनर्स आणि सील प्रदान करते, खरेदी प्रक्रिया सुलभ करते आणि सुसंगतता सुनिश्चित करते;

3. बाजार अनुकूलता: उत्पादने रशियन आणि CIS बाजार मानकांचे पूर्णपणे पालन करतात, दीर्घकालीन प्रकल्प आणि परदेशी व्यापार सहकार्यासाठी योग्य.

DIYE VALVE GOST 12820-80 Flange व्यावसायिक उत्पादन, मानक अनुपालन आणि विश्वासार्ह गुणवत्ता एकत्र करते, ज्यामुळे ते रशियन, CIS आणि मध्य आशियाई बाजारपेठांमध्ये कमी- आणि मध्यम-दाब पाइपलाइन कनेक्शनसाठी पसंतीचे उत्पादन बनते. आम्ही आमच्या जागतिक भागीदारांना स्थिर पुरवठा आणि तांत्रिक सहाय्य प्रदान करून प्रथम गुणवत्ता आणि ग्राहकांच्या तत्त्वांचे पालन करतो.

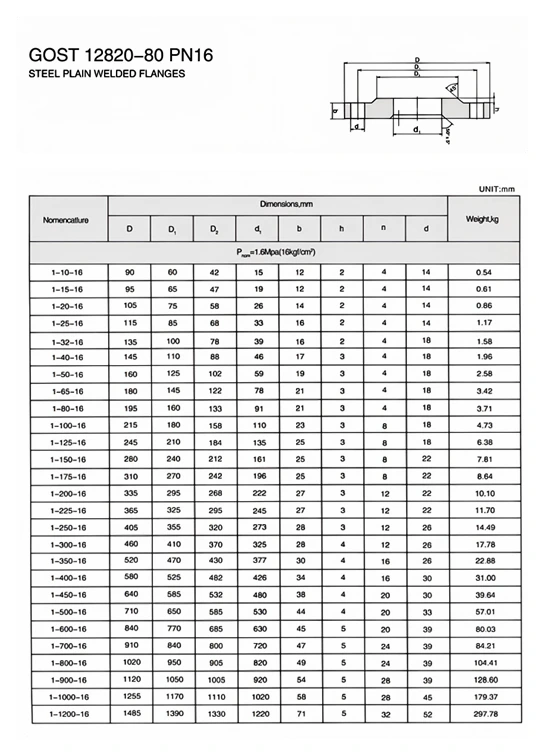

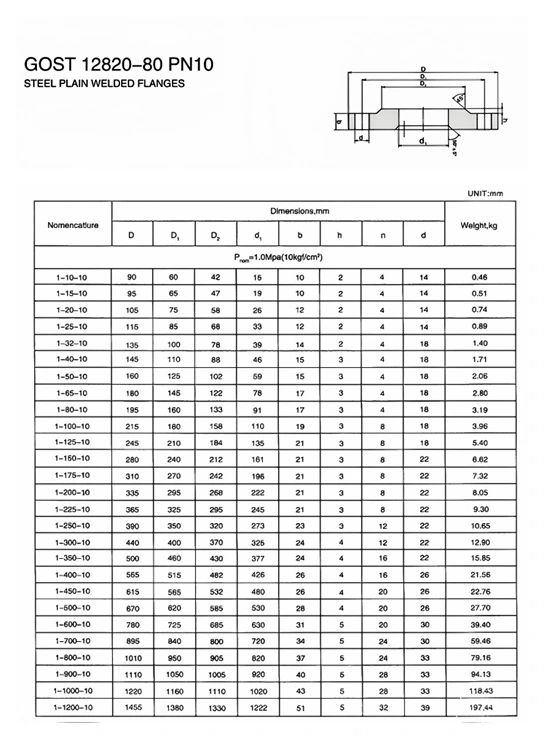

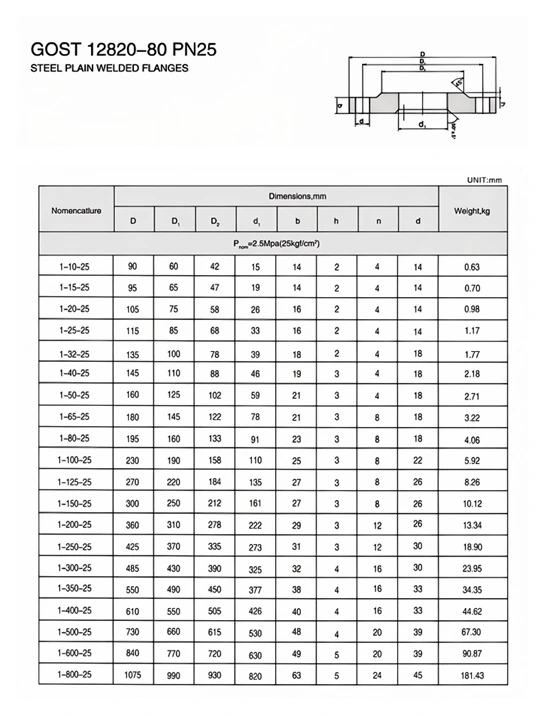

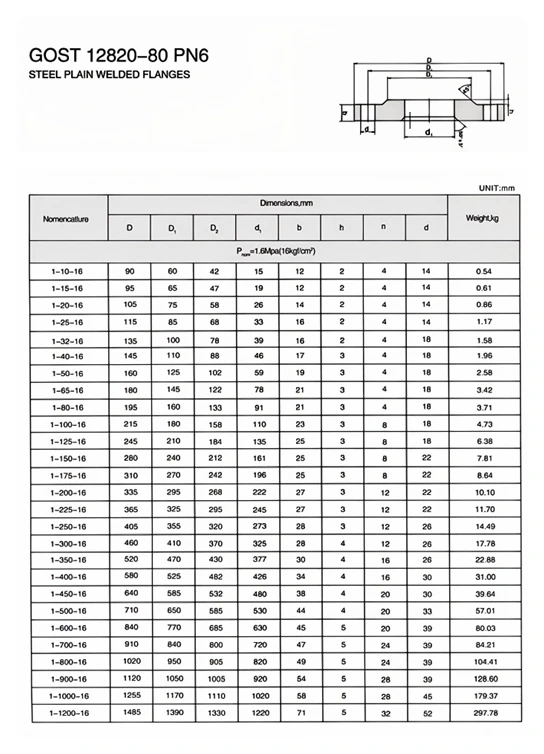

तांत्रिक तपशील

वारंवार विचारले जाणारे प्रश्न

प्रश्न: GOST 12820-80 Flanges साठी सामान्य कोर मानक काय आहेत?

उ: GOST 12820-80 हे एक क्लासिक जुने मानक आहे, जे मध्यम आणि कमी दाबाच्या स्टील स्लिप-ऑन फ्लँजमध्ये विशेष आहे; GOST 33259-2015 ही सामान्य मास्टर स्टँडर्डची नवीन आवृत्ती आहे, जुनी प्रणाली पूर्णपणे बदलून, सर्व दबाव पातळी आणि सर्व प्रकारचे फ्लँज कव्हर करते आणि आधुनिक रशियन उपक्रम आणि EAC प्रमाणन प्रकल्पांसह डॉकिंग करते.

प्रश्न: दोन मानके एकमेकांशी पुनर्स्थित आणि डॉक केली जाऊ शकतात?

A: पारंपारिक आकार सुसंगत आहेत, परंतु उच्च दाब, सीलिंग पृष्ठभाग, भिंतीची जाडी आणि बोल्ट पॅरामीटर्ससाठी, GOST 33259-2015 प्रचलित असेल; GOST 12820-80 जुन्या उपकरणांच्या देखभालीसाठी वापरला जाऊ शकतो आणि नवीन बांधकाम प्रकल्पांसाठी 2015 नवीन मानक लागू करणे आवश्यक आहे.

प्रश्न: GOST स्लिप-ऑन फ्लॅन्जेस आणि वेल्ड नेक फ्लॅन्जेस दरम्यान कसे निवडायचे?

A: GOST 12820-80 स्लिप-ऑन फ्लँज सामान्य तापमान, मध्यम आणि कमी दाब, सामान्य पाणीपुरवठा आणि ड्रेनेज/प्रक्रिया पाइपलाइनसाठी योग्य आहेत; GOST 33259-2015 वेल्ड नेक फ्लॅन्जेस उच्च तापमान आणि उच्च दाब प्रतिरोधक, कंपन-विरोधी आहेत आणि ते तेल आणि वायू, रासायनिक उद्योग, मुख्य स्टीम आणि इतर उच्च-जोखीम पाइपलाइनसाठी वापरले जातात.

प्रश्न: GOST 12820-80 Flanges चे सामान्य सीलिंग पृष्ठभागाचे प्रकार कोणते आहेत?

A: RF (उंचावलेला चेहरा, सर्वात जास्त वापरला जाणारा), FF (फ्लॅट फेस), MFM (पुरुष-महिला चेहरा), TG (टंग आणि ग्रूव्ह फेस), RJ (रिंग जॉइंट फेस, नवीन मानकांचे उच्च-एंड कॉन्फिगरेशन, उच्च तापमान आणि उच्च दाब मेटल सीलिंगसाठी समर्पित).

प्रश्न: कोणती पाइपलाइन आणि बोल्ट GOST 12820-80 Flanges शी जुळतात?

उ: हे GOST मानक स्टील पाईप्स आणि GOST स्पेशल बोल्ट आणि नट्सशी जुळले आहे. GOST मानक रबर गॅस्केट, सर्पिल जखमेच्या गॅस्केट आणि मेटल रिंग गॅस्केटमधून गॅस्केट निवडले जातात. जुळणीचा संपूर्ण संच गळती रोखतो.
