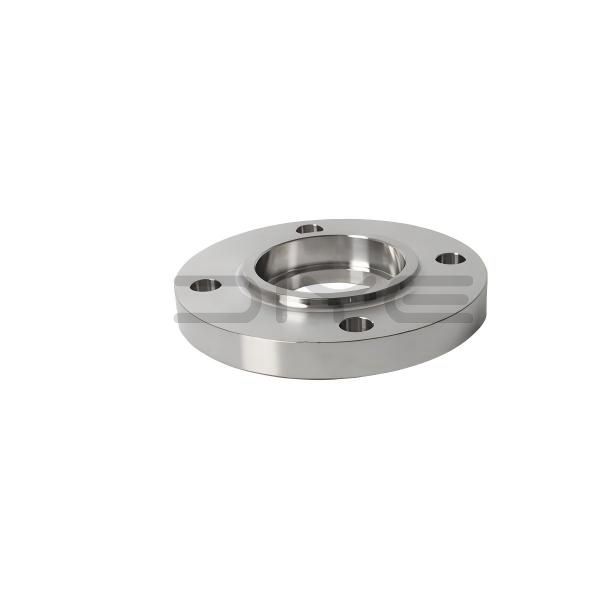

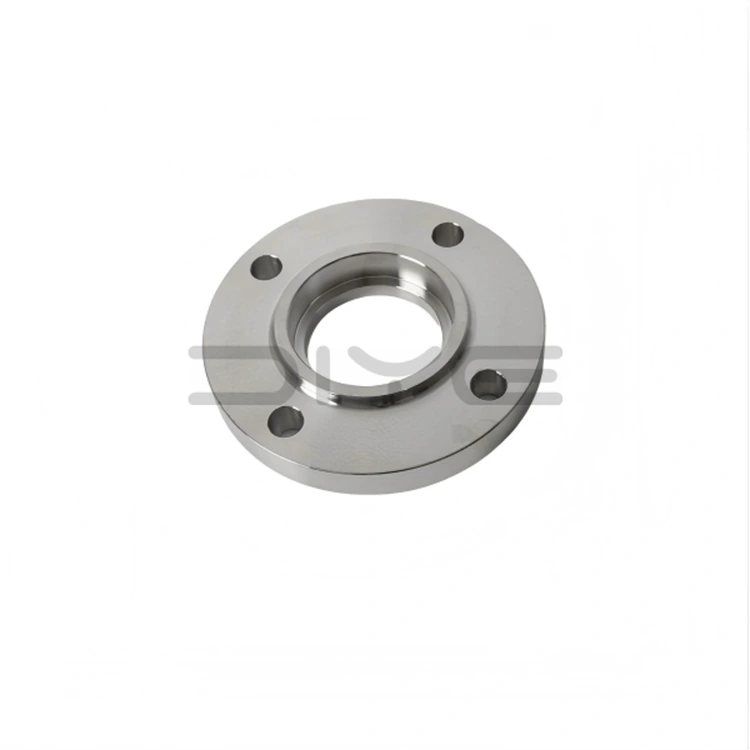

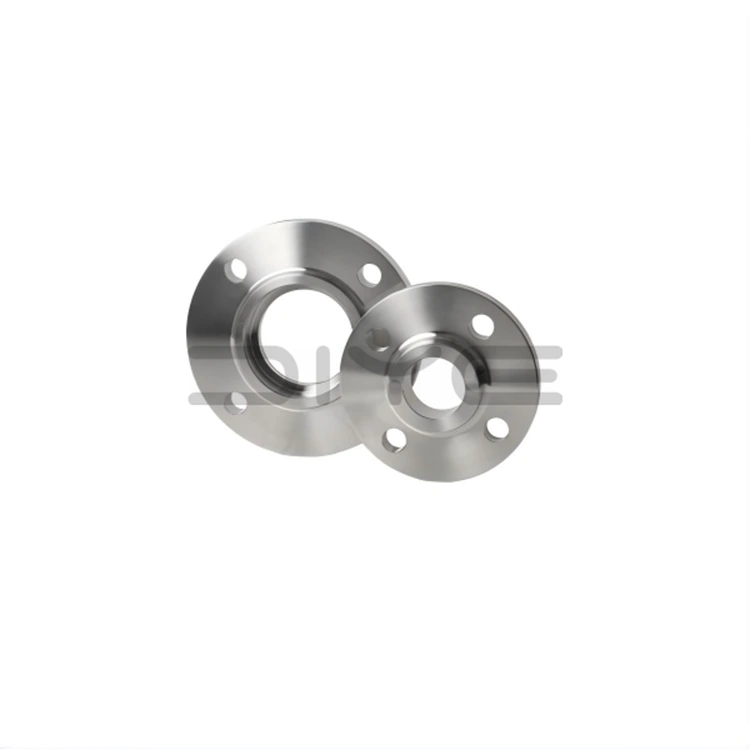

सॉकेट वेल्डिंग बाहेरील कडा

सॉकेट वेल्डिंग फ्लँज हे एका टोकाला अंतर्गत सॉकेट ग्रूव्हसह नेक केलेले बनावट फ्लँज आहे. स्थापनेदरम्यान, स्टील पाईप सॉकेटमध्ये घातला जातो आणि बाह्य फिलेट वेल्डसह सुरक्षित केला जातो, ज्यामुळे पाईपच्या टोकाला बेव्हलिंग करण्याची किंवा बट वेल्ड बॅकिंग प्लेट वापरण्याची आवश्यकता नाहीशी होते. उत्पादने प्रामुख्याने ASME B16.5 मानकांनुसार उत्पादित केली जातात, ज्यामध्ये वर्ग 150 ते वर्ग 2500 मधील दबाव रेटिंग समाविष्ट आहेत, ज्यामुळे त्यांना लहान-व्यास, उच्च-दाब पाईपिंग सिस्टमसाठी पसंतीचे वेगळे करण्यायोग्य कनेक्शन बनते.

मानक सीलिंग पृष्ठभाग प्रकार

1. RF (राइज्ड फेस): उद्योगाचा मुख्य प्रवाह प्रकार, सर्पिल जखमेच्या गॅस्केट आणि PTFE गॅस्केटशी सुसंगत, सामान्य ऑपरेटिंग परिस्थितीसाठी योग्य.

2. आरजे (रिंग जॉइंट): अत्यंत उच्च तापमान आणि उच्च दाबाच्या परिस्थितीसाठी डिझाइन केलेले, मेटल रिंग गॅस्केटशी सुसंगत.

3. MFM (मॅचिंग फेस): गॅस्केट इरोशन आणि कॉम्प्रेशन प्रतिबंधित करते, कठोर परिस्थितीत सीलिंग स्थिरता सुधारते.

कामाचे तत्त्व आणि वेल्डिंग प्रक्रिया

1. पाईप घालणे: पाईप अंतर्गत पायरीशी संपर्क साधेपर्यंत सॉकेटमध्ये घाला, नंतर थर्मल विस्तार मंजुरीसाठी किंचित मागे घ्या.

2. फिलेट वेल्डिंग: पाईपच्या बाहेरील भिंत आणि फ्लँज नेकच्या जंक्शनवर सतत बाह्य फिलेट वेल्ड्स करा.

3. सीलिंग आणि तणावमुक्ती: वेल्ड स्ट्रक्चरल फिक्सेशन आणि सीलिंग प्रदान करते; अंतर्गत मंजुरी थर्मल विस्तार शोषून घेते, वेल्ड क्रॅकिंग प्रतिबंधित करते.

4. नॉन-डिस्ट्रक्टिव्ह टेस्टिंग: वेल्डला पीटी पेनिट्रेशन टेस्टिंगच्या अधीन केले जाऊ शकते जेणेकरुन गंभीर लहान-व्यास प्रणालीचे अचूक सीलिंग कार्यप्रदर्शन सुनिश्चित केले जाईल.

कोर स्ट्रक्चरल फायदे

1. सेल्फ-सेंटरिंग सॉकेट वेल्डिंग फ्लँज: बिल्ट-इन सॉकेट वेल्डिंग फ्लँज स्वयंचलित पाईप संरेखन सक्षम करते, स्थापना सुलभ करते आणि उच्च समाक्षीयता सुनिश्चित करते.

2. इंटिग्रल फोर्ज्ड स्ट्रक्चर: वन-पीस फोर्ज्ड नेक डिझाइन उत्कृष्ट कडकपणा आणि स्थिर दाब प्रतिरोध प्रदान करते.

3. कार्यक्षम आणि सोयीस्कर वेल्डिंग: फक्त बाह्य फिलेट वेल्ड्स आवश्यक आहेत, जे जलद बांधकाम सक्षम करते आणि पूर्ण प्रवेश वेल्डिंगची आवश्यकता दूर करते.

4. थर्मल स्ट्रेस प्रोटेक्शन: उच्च-तापमान थर्मल स्ट्रेस सोडण्यासाठी आणि सांधे निकामी होण्यापासून रोखण्यासाठी पाईपच्या तळाशी एक समर्पित विस्तार अंतर प्रदान केले जाते.

तपशील आणि साहित्य पर्याय

1. मानक आकार: प्रामुख्याने DN15–DN50 (NPS 1/2″–2″), लहान-व्यास उच्च-दाब प्रणालींसाठी अनुकूल.

2. प्रेशर रेटिंग्स: सामान्यतः वापरलेली वैशिष्ट्ये वर्ग 300/600 आणि त्यावरील आहेत, मध्यम आणि उच्च-दाब परिस्थितीसाठी योग्य आहेत.

3. साहित्याचे प्रकार: ASTM A105 कार्बन स्टील, 304/316L स्टेनलेस स्टील, मिश्र धातु स्टील आणि कमी-तापमान बनावट स्टीलमध्ये उपलब्ध.

अनुप्रयोग परिस्थिती आणि सेवा क्षमता

DIYE वाल्व्ह सॉकेट वेल्डिंग फ्लँजचा वापर तेल आणि वायू, रसायन, वीज निर्मिती आणि आंतरराष्ट्रीय अभियांत्रिकी प्रकल्पांमध्ये मोठ्या प्रमाणावर केला जातो. आम्ही स्टॉकमध्ये मानक आकार तसेच मानक नसलेल्या आकारांसाठी आणि विशेष सामग्रीसाठी पूर्णपणे सानुकूलित उपाय ऑफर करतो. प्रत्येक उत्पादनामध्ये संपूर्ण मूळ निर्मात्याचा गुणवत्ता तपासणी अहवाल, साहित्य प्रमाणपत्र, दोष शोध डेटा आणि निर्यात दस्तऐवजांचा संपूर्ण संच असतो, जगभरातील विविध प्रकल्पांच्या आवश्यकतांचे पूर्ण पालन सुनिश्चित करते.

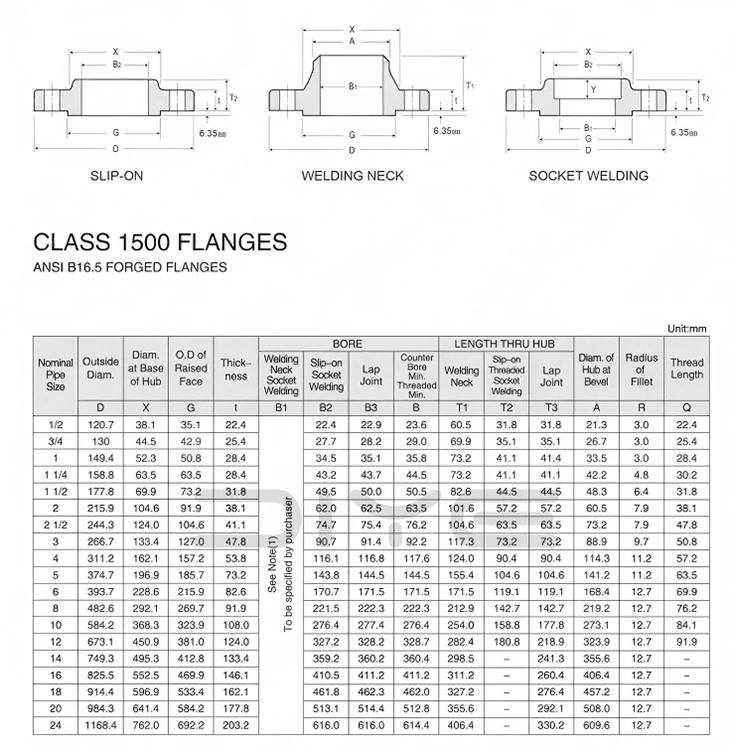

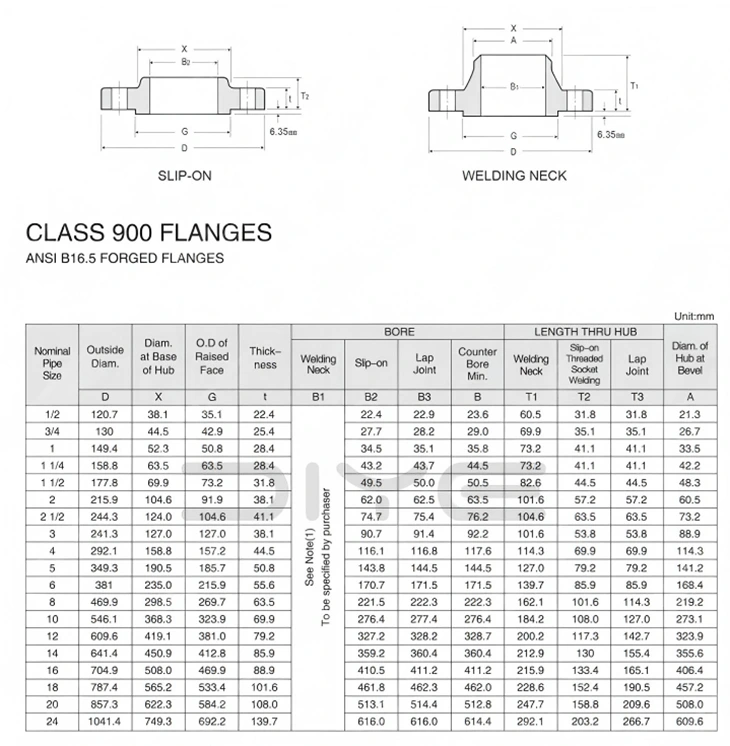

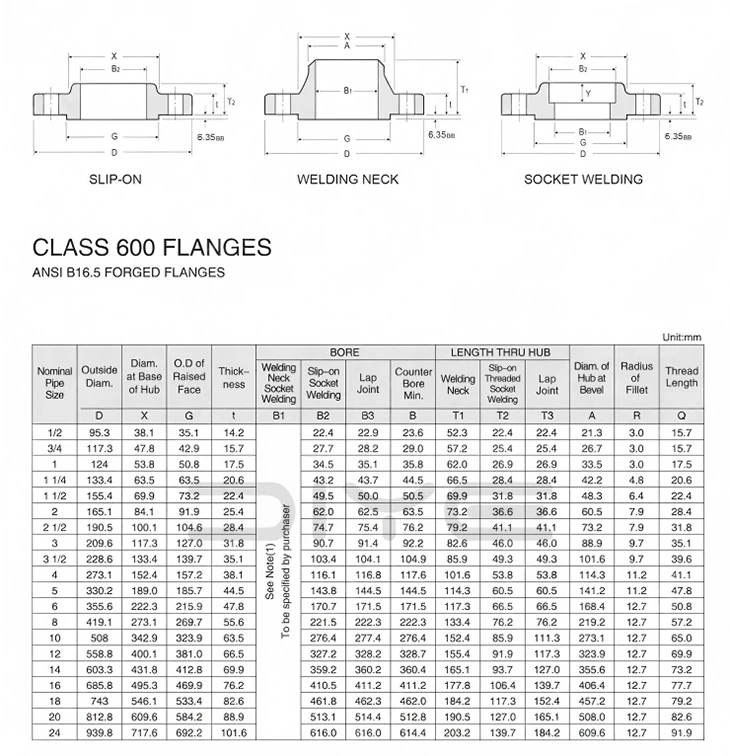

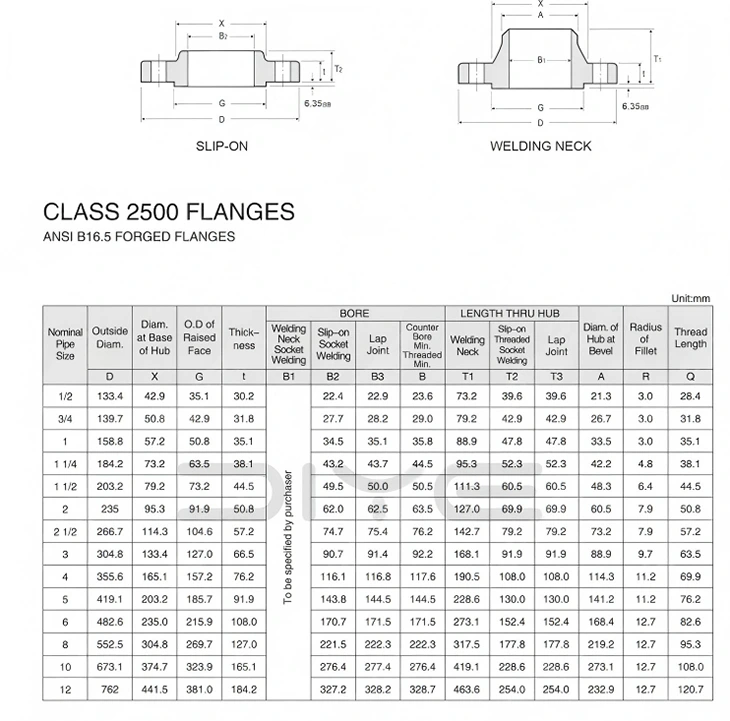

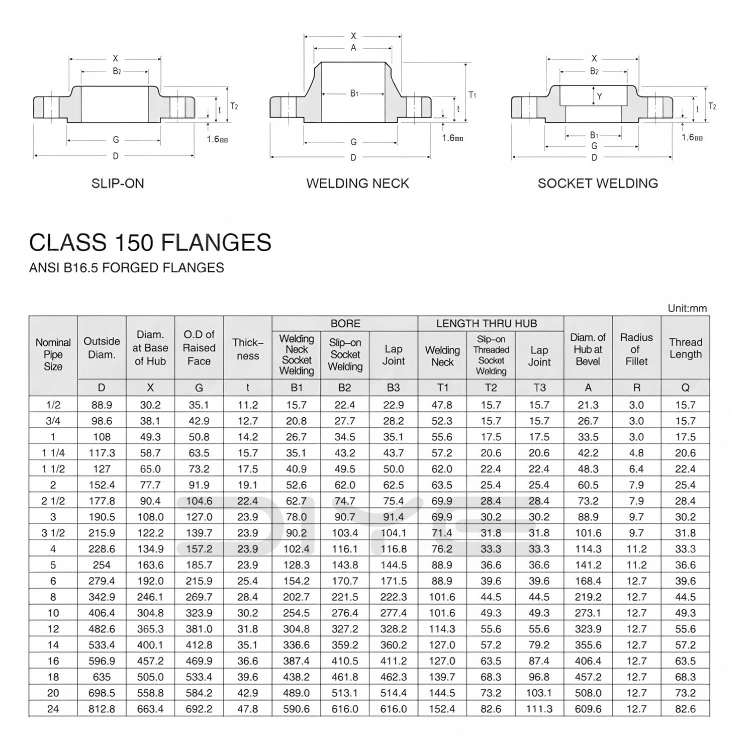

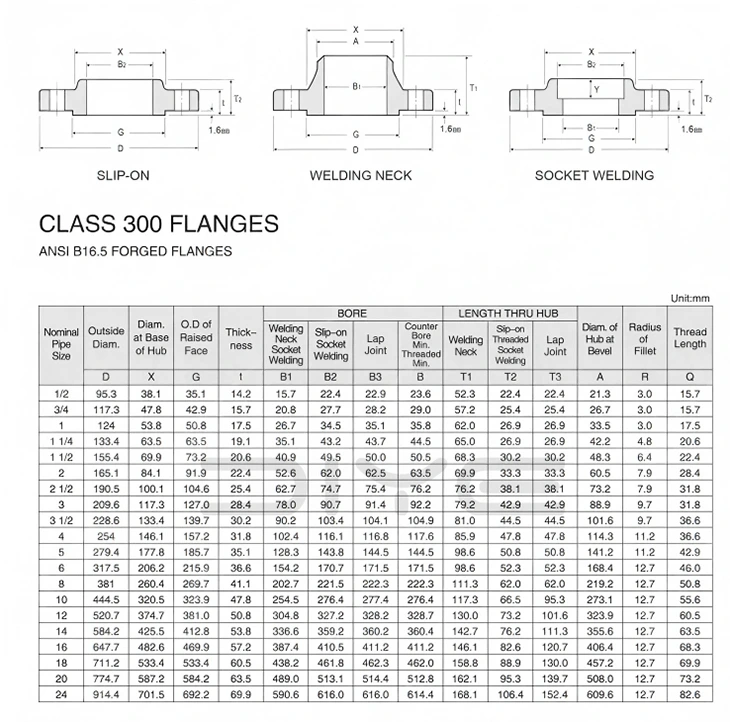

तांत्रिक मापदंड
