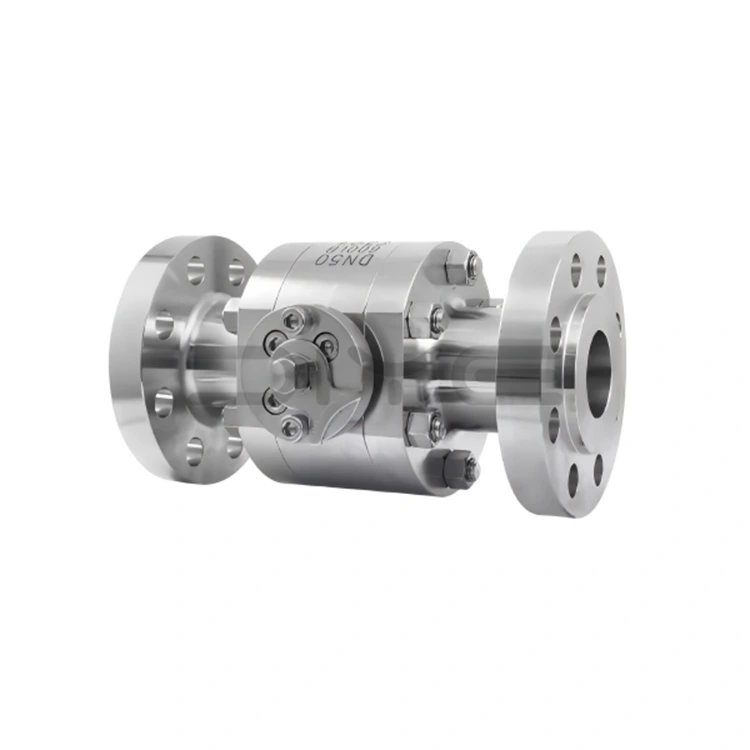

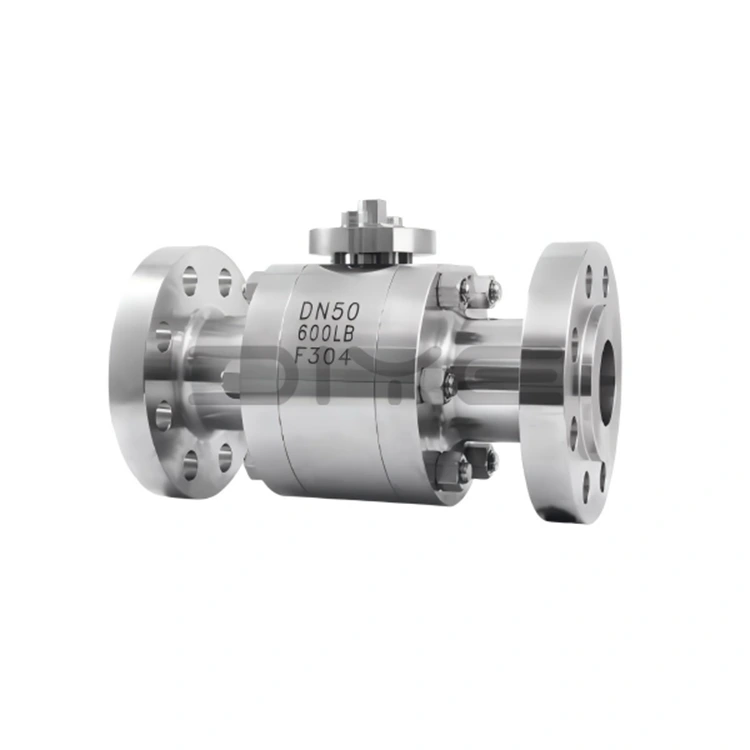

बनावट स्टील उच्च-दाब फ्लँग्ड बॉल वाल्व

DIYE VALVE ची बनावट स्टील उच्च-दाब फ्लँज्ड बॉल व्हॉल्व्ह मालिका उत्पादनाची कार्यक्षमता जागतिक अभियांत्रिकी गरजा पूर्ण करते याची खात्री करण्यासाठी अनेक देशांतर्गत आणि आंतरराष्ट्रीय मानकांनुसार कठोरपणे डिझाइन, उत्पादित आणि चाचणी केली जाते.

- डिझाइन आणि उत्पादन मानके: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- फ्लँज कनेक्शन मानक: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- स्ट्रक्चरल लांबी मानक: ASME B16.10

- चाचणी मानके: GB/T 13927, ISO 5208

मानक नाममात्र व्यास: DN10~DN300 (1/4"~12"), दबाव रेटिंग: वर्ग 150~वर्ग 600 (PN10~PN100); सानुकूल उच्च-दाब नॉन-स्टँडर्ड स्पेसिफिकेशन्स जसे की 2500LB आणि PN400 उपलब्ध आहेत, आणि नाममात्र व्यास वेगवेगळ्या उच्च-दाब पाइपलाइन आवश्यकतांशी जुळवून घेण्यासाठी ग्राहकांच्या रेखाचित्रांनुसार समायोजित केले जाऊ शकतात.

मुख्य उत्पादन फायदे

1. उच्च-गुणवत्तेची बनावट सामग्री, स्थिर कामगिरी

फोर्ज्ड स्टील हाय-प्रेशर फ्लँज्ड बॉल व्हॉल्व्हची मुख्य सामग्री उच्च-गुणवत्तेची बनावट स्टील आहे, विविध कठोर कार्य परिस्थितींसाठी योग्य आहे, विशेषतः खालीलप्रमाणे:

- कार्बन स्टील फोर्जिंग्ज (WCB/A216-WCB): उच्च संरचनात्मक सामर्थ्य, पारंपारिक गैर-संक्षारक उच्च-दाब परिस्थिती (जसे की सामान्य औद्योगिक तेल आणि गॅस पाइपलाइन) साठी योग्य.

- स्टेनलेस स्टील फोर्जिंग्ज (F304/F316L): 304 सामग्री सौम्य गंजण्यास प्रतिरोधक आहे, सामान्य उच्च-दाब रसायन, जल उपचार आणि इतर परिस्थितींसाठी योग्य आहे; 316L सामग्री, जोडलेल्या मॉलिब्डेनमसह, गंज प्रतिकार आणि ऑक्सिडेशन प्रतिरोधकता लक्षणीयरीत्या सुधारते, ॲसिड, अल्कली, गंधकयुक्त माध्यम आणि समुद्राचे पाणी यांसारख्या अत्यंत संक्षारक वातावरणासाठी योग्य. उच्च-दाब संक्षारक परिस्थितीत त्याचे सेवा जीवन सामान्य कार्बन स्टील बॉल वाल्व्हच्या 3-5 पट आहे.

- स्पेशल स्टील फोर्जिंग्ज (जसे की 35CrMoA): अत्यंत उच्च दाब आणि विशेष कार्य परिस्थितीसाठी सानुकूलित, विश्वसनीय सामग्री समर्थन प्रदान करते.

2. उच्च-कार्यक्षमता ॲक्सेसरीज, सुरक्षित आणि टिकाऊ

फोर्ज्ड स्टील हाय-प्रेशर फ्लँज्ड बॉल व्हॉल्व्हसाठी सर्व उपकरणे उच्च-दाब विशेष सामग्रीपासून बनलेली आहेत, ज्यामुळे वाल्वची एकंदर स्थिरता आणि सुरक्षितता सुनिश्चित होते:

- व्हॉल्व्ह स्टेम: 2Cr13/A246-416 सारख्या पोशाख-प्रतिरोधक आणि गंज-प्रतिरोधक फोर्जिंगपासून बनविलेले, नायट्राइड पृष्ठभाग उपचारांसह, उत्कृष्ट टॉर्शनल सामर्थ्य प्रदान करते. बॅक सील स्ट्रक्चरसह तळाशी आरोहित डिझाइन वाल्व स्टेम घसरण्यापासून आणि मीडिया गळतीपासून प्रतिबंधित करते.

- बोल्ट: 35CrMoA/A193-B7 उच्च-दाब विशेष बोल्ट वापरा, उच्च-दबाव परिस्थितीसाठी योग्य, उच्च शक्ती आणि अँटी-लूझिंग गुणधर्म ऑफर करा.

- सील: PTFE, PPL, आणि फ्लोरोरुबर सारख्या उच्च-दाब विशेषीकृत सामग्रीपासून बनविलेले. काही मॉडेल्स मेटल हार्ड सील + लवचिक सहाय्यक सीलची तिहेरी रचना वापरतात, जिथे जास्त दाब, सील अधिक घट्ट, द्विदिशात्मक शून्य गळती साध्य करणे आणि API 6D "शून्य गळती" मानक पूर्ण करणे.

3. वैज्ञानिक संरचना, व्यापक अनुकूलता

ऑपरेटिंग परिस्थितींवर आधारित लक्ष्यित स्ट्रक्चरल डिझाईन्सचा अवलंब करून, बनावट स्टील उच्च-दाब फ्लँग्ड बॉल व्हॉल्व्ह विविध परिस्थितींसाठी योग्य आहे:

- फ्लोटिंग बॉल स्ट्रक्चर: लहान-व्यासाच्या व्हॉल्व्हसाठी योग्य, बॉल आणि व्हॉल्व्ह सीटमध्ये घट्ट बसण्याची खात्री करण्यासाठी मध्यम दाबावर अवलंबून. साधी रचना, विश्वसनीय सीलिंग.

- फिक्स्ड बॉल स्ट्रक्चर: मोठ्या-व्यासाच्या वाल्व्हसाठी योग्य. बॉलला वरच्या आणि खालच्या शाफ्टद्वारे समर्थित आहे, ओपनिंग आणि क्लोजिंग दरम्यान ऑफसेट प्रतिबंधित करते, ऑपरेटिंग टॉर्क कमी करते, उच्च दाबाखाली वारंवार ऑपरेशनसाठी योग्य असते आणि वाल्व स्टेम वेअर कमी करते.

- अँटी-स्टॅटिक आणि फायरप्रूफ डिझाइन: काही मॉडेल्सवर सुसज्ज. अँटी-स्टॅटिक डिझाइन स्टॅटिक स्पार्क्स प्रतिबंधित करते आणि अग्निरोधक डिझाइन सील जळल्यानंतर धातू-ते-मेटल संपर्काद्वारे तात्पुरते सील करण्याची परवानगी देते, ज्वलनशील आणि स्फोटक उच्च-दाब परिस्थितीसाठी योग्य.

आमची बांधिलकी

चीनमधील व्यावसायिक निर्माता आणि पुरवठादार म्हणून, DIYE VALVE "गुणवत्ता प्रथम, ग्राहक सर्वोच्च" या तत्त्वज्ञानाचे पालन करते. आमच्या कारखान्यात उत्पादनाची गुणवत्ता सुनिश्चित करण्यासाठी संपूर्ण प्रक्रियेदरम्यान कठोर नियंत्रणासह संपूर्ण उत्पादन आणि चाचणी प्रणाली आहे. आम्ही व्यावसायिक तांत्रिक समर्थन आणि विक्री-पश्चात सेवा देखील प्रदान करतो आणि जागतिक भागीदारांसह दीर्घकालीन आणि स्थिर सहकारी संबंध प्रस्थापित केले आहेत.

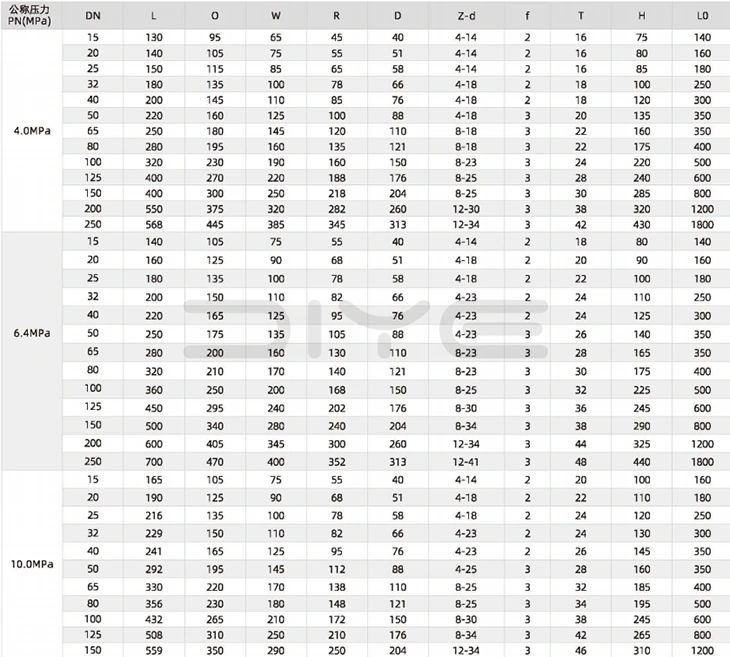

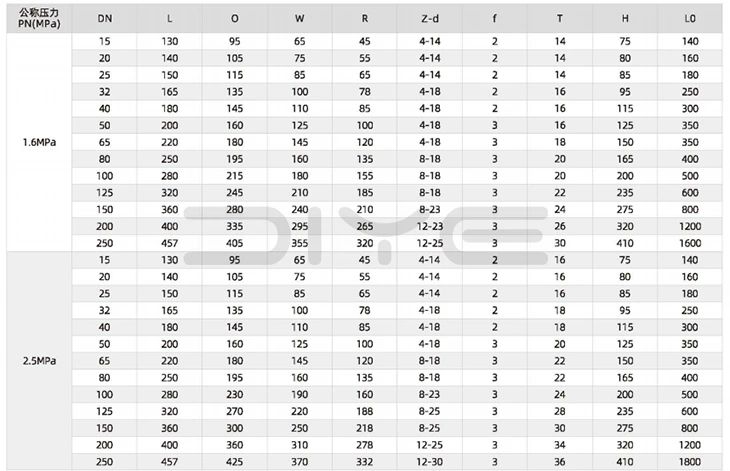

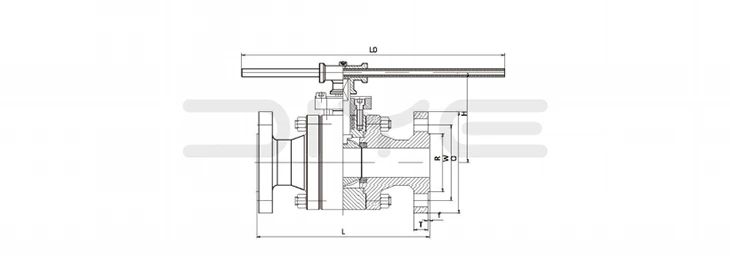

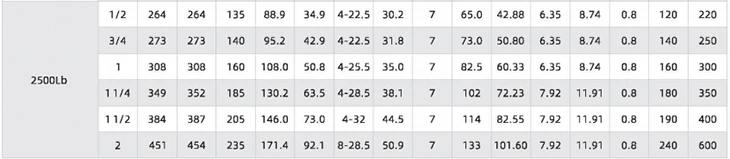

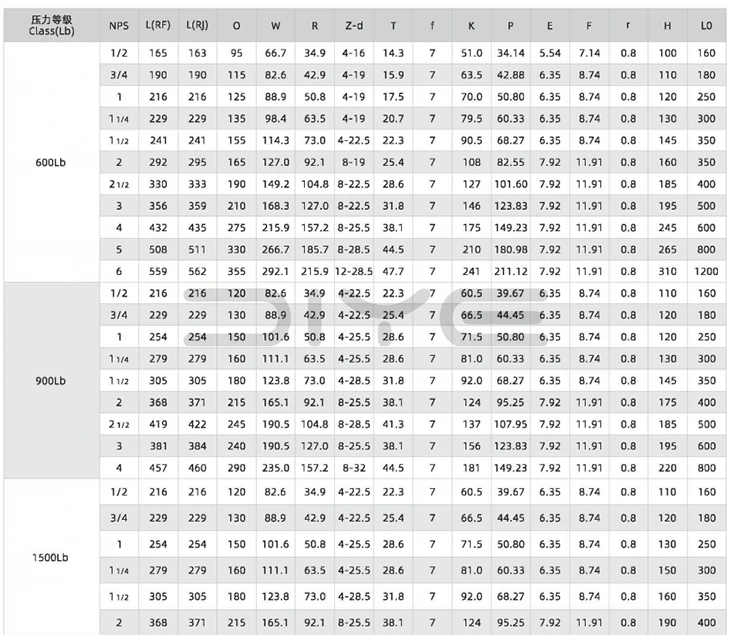

तांत्रिक मापदंड

वारंवार विचारले जाणारे प्रश्न

प्रश्न: बनावट स्टील उच्च-दाब फ्लँग्ड बॉल व्हॉल्व्ह उच्च दाबाखाली शून्य गळती मिळवू शकतो?

A: हे उच्च-दाबाच्या कामाच्या परिस्थितीसाठी योग्य दुहेरी सीलिंग डिझाइन स्वीकारते: ① मुख्य सीलिंग: हे एम्बेडेड लवचिक वाल्व सीट (PTFE/PPL/फ्लोरोरुबर) आणि मेटल हार्ड सीलचे संयोजन स्वीकारते, ज्यामध्ये वाल्व सीटच्या मागे ओ-रिंग असते. मध्यम दाब जितका जास्त असेल तितका घट्ट व्हॉल्व्ह सीट बॉल दाबते, द्विदिशात्मक शून्य गळती साध्य करते आणि API 6D "शून्य गळती" मानक पूर्ण करते; ② वाल्व स्टेम सीलिंग: ते तळाशी-माउंट केलेले वाल्व स्टेम + बॅक सील स्ट्रक्चर + मल्टी-लेयर पॅकिंग सील स्वीकारते. पॅकिंग उच्च-दाब विशेष लवचिक ग्रेफाइट किंवा PTFE चे बनलेले आहे जेणेकरुन व्हॉल्व्ह स्टेमवर मध्यम गळती टाळण्यासाठी आणि उच्च दाबाखाली वाल्व स्टेम टॉर्शन आणि अलिप्तता टाळण्यासाठी; ③ अँटी-स्टॅटिक/फायर-प्रूफ डिझाइन: काही मॉडेल्समध्ये अँटी-स्टॅटिक स्प्रिंग्स अंगभूत असतात. जेव्हा सील बर्न केले जाते, तेव्हा तात्पुरती सीलिंग मेटल-टू-मेटल संपर्काद्वारे प्राप्त केली जाऊ शकते, ज्वलनशील आणि स्फोटक माध्यमांसह कार्य परिस्थितीसाठी योग्य.

प्र: फ्लोटिंग बॉल आणि फोर्ज्ड स्टील हाय-प्रेशर फ्लँज्ड बॉल व्हॉल्व्हच्या फिक्स्ड बॉल स्ट्रक्चर्समध्ये काय फरक आहेत? कॅलिबरनुसार कसे निवडायचे?

A: ① फ्लोटिंग बॉल स्ट्रक्चर: सामान्यतः लहान कॅलिबर्स (DN10~DN50) साठी वापरला जातो, बॉलला कोणताही निश्चित आधार नसतो आणि मध्यम दाबाने एकल बाजू असलेल्या वाल्व सीटवर बॉल दाबून सील मिळवले जाते. त्याची साधी रचना, लहान उघडणे आणि बंद होणारे टॉर्क आणि कमी किमतीचे, पारंपारिक उच्च-दाब आणि लहान-प्रवाह कामाच्या परिस्थितीसाठी योग्य; ② फिक्स्ड बॉल स्ट्रक्चर: सामान्यतः मोठ्या कॅलिबर्ससाठी (DN65~DN300) वापरला जातो, बॉलला वरच्या आणि खालच्या व्हॉल्व्हच्या स्टेम्सद्वारे निश्चितपणे समर्थन दिले जाते, उघडणे आणि बंद करताना ऑफसेट न करता, मजबूत दाब-असर स्थिरता, उच्च-दबाव, मोठ्या-प्रवाहासाठी योग्य, आणि वारंवार ऑपरेशनची जोखीम कमी करते आणि ऑपरेशनची जोखीम कमी करते. Diye ग्राहकांच्या गरजा आणि कामाच्या परिस्थितीनुसार फ्लोटिंग बॉल किंवा फिक्स्ड बॉल स्ट्रक्चर्स सानुकूलित करू शकते.

प्रश्न: उच्च-दाबाच्या कामकाजाच्या परिस्थितीत बनावट स्टील उच्च-दाब फ्लँज्ड बॉल वाल्व स्थापित करण्यासाठी मुख्य खबरदारी काय आहेत?

A: ① फ्लँज कनेक्शन: बोल्ट हे 35CrMoA/A193-B7 सारखे उच्च-दाबाचे विशेष बोल्ट असले पाहिजेत आणि असमान शक्तीमुळे व्हॉल्व्ह बॉडी क्रॅक होऊ नये म्हणून "डायगोनल युनिफॉर्म आणि स्टेप-बाय-स्टेप टाइटनिंग" या तत्त्वाचा अवलंब केला जाईल आणि टॉर्क मानक नियमांचे पालन करेल; ② मध्यम प्रवाह दिशा: वाल्व शरीर प्रवाह दिशा चिन्ह मध्यम प्रवाह दिशा सुसंगत आहे याची पुष्टी करा; फुल-पोर्ट बॉल वाल्व्हच्या प्रवाहाच्या दिशेने कोणतेही बंधन नाही; ③ इन्स्टॉलेशन वातावरण: सूर्यप्रकाश आणि पावसाचा बाहेरील संपर्क टाळा आणि बॉल कोर ब्लॉकेज टाळण्यासाठी इंस्टॉलेशनपूर्वी पाइपलाइनची अशुद्धता स्वच्छ करा; ④ दाब चाचणी स्वीकृती: स्थापनेनंतर साइटवर दबाव चाचणी केली जाईल. पाण्याचा दाब चाचणी दाब नाममात्र दाबाच्या 1.5 पट आहे आणि हवेचा दाब चाचणी दाब नाममात्र दाबाच्या 1.1 पट आहे. जर गळती नसेल तरच ते वापरात आणले जाऊ शकते.
