टू-पीस फ्लँज बॉल व्हॉल्व्ह: स्ट्रक्चरल तत्त्वे, स्थापना नियम आणि अनुप्रयोग मर्यादा

इंडस्ट्रियल फ्लुइड सिस्टीममधील बहुतेक ऑन-साइट बिघाड आणि निवड त्रुटी वाल्व वैशिष्ट्यांच्या वरवरच्या समजातून उद्भवतात. अनेक अभियांत्रिकी अभ्यासक टू-पीस फ्लँज बॉल व्हॉल्व्हला सामान्य ऑन-ऑफ घटक मानतात, त्यांचे स्ट्रक्चरल ट्रेड-ऑफ, दबाव-असर मर्यादा आणि अंतर्निहित इंस्टॉलेशन लॉजिककडे दुर्लक्ष करतात. एक-पीस बॉल व्हॉल्व्हशी तुलना केली जाते ज्यात दाब प्रतिरोधक नसतात आणि तीन-पीस बॉल व्हॉल्व्ह दोन-पीस बॉल व्हॉल्व्ह उच्च देखभाल-दुरुस्ती खर्चासह, बॉल व्हॉल्व्हची उच्च देखभाल करतात. सामान्य औद्योगिक अनुप्रयोगांसाठी संरचनात्मक सामर्थ्य, खर्च कार्यक्षमता आणि ऑपरेशनल स्थिरता. तथापि, त्याची अद्वितीय संरचनात्मक रचना स्पष्ट स्थापना सीमा आणि लागू कार्य परिस्थितीसह येते. बहुतेक प्रकरणांमध्ये, गळती, जॅमिंग आणि वाल्व बॉडीचे नुकसान यासारखे सामान्य दोष उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे होत नाहीत, परंतु चुकीच्या स्थापनेमुळे आणि कामाच्या जुळत नसलेल्या परिस्थितीमुळे होतात. हा लेख खंडित मूलभूत शिकवण्या आणि उद्योगातील स्टिरिओटाइप तोडतो. हे स्ट्रक्चरल सार, अनुलंब आणि क्षैतिज स्थापना तर्क, मानक ऑपरेशन मार्गदर्शक तत्त्वे, निषिद्ध अनुप्रयोग परिस्थिती आणि वारंवार विचारले जाणारे प्रश्न, पाइपलाइन डिझाइन, फील्ड स्थापना आणि दैनंदिन देखभाल यासाठी व्यावहारिक आणि व्यावसायिक संदर्भ प्रदान करून दोन-पीस फ्लँज बॉल व्हॉल्व्हचे सखोल विश्लेषण करते.

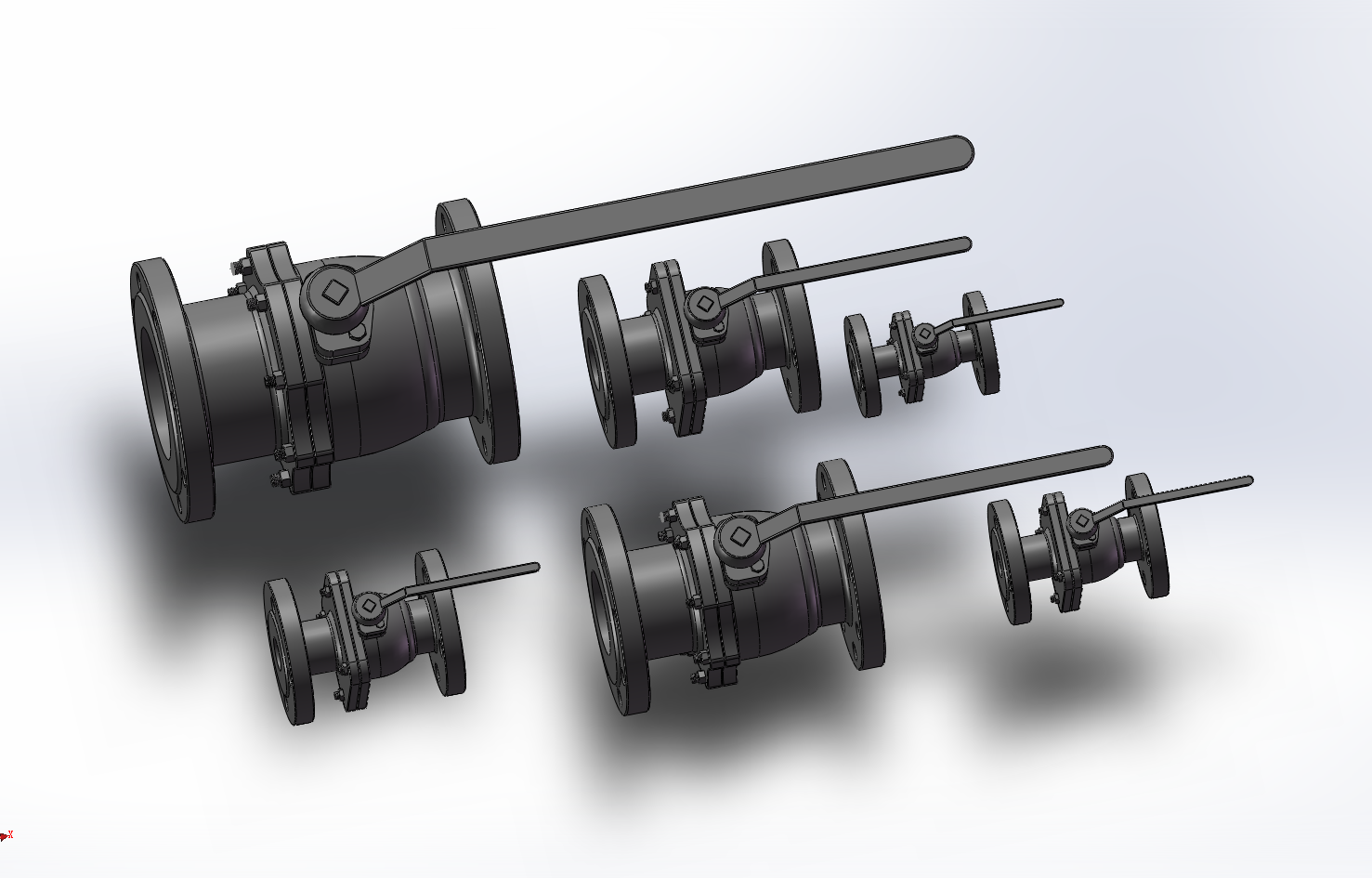

1. दोन-पीस फ्लँज बॉल व्हॉल्व्ह म्हणजे काय?

दोन-पीस फ्लँज बॉल व्हॉल्व्हमध्ये विभाजित दोन-विभाग वाल्व बॉडी आणि एकात्मिक फ्लँज कनेक्शन संरचना असते. हे मुख्य व्हॉल्व्ह बॉडी आणि बोनेटद्वारे एकत्र केले जाते, उच्च-शक्तीच्या बोल्टने बांधलेले असते आणि बॉल्स, व्हॉल्व्ह सीट्स आणि स्टेम सीलिंग असेंब्लीसह अचूक अंतर्गत घटकांनी सुसज्ज असतात. वन-पीस आणि थ्री-पीस बॉल व्हॉल्व्हमध्ये मध्यम स्थान व्यापलेले, ते सिव्हिल इंजिनीअरिंग, हलके उद्योग, सामान्य रासायनिक आणि म्युनिसिपल फ्लुइड सिस्टमसाठी मुख्य प्रवाहातील मानक झडप म्हणून काम करते. अनेक अभियंते त्यांच्या स्ट्रक्चरल ट्रेड-ऑफची सखोल माहिती नसल्यामुळे तीन प्रकारच्या बॉल व्हॉल्व्हमध्ये गोंधळ घालतात. अविभाज्य कास्टिंग स्ट्रक्चर्ससह वन-पीस बॉल व्हॉल्व्ह कमी किमतीचे असतात परंतु मर्यादित दाब प्रतिरोध आणि जवळजवळ कोणतीही देखभालक्षमता नसते. थ्री-पीस बॉल व्हॉल्व्ह इनलाइन डिससेम्ब्ली आणि कंपोनंट रिप्लेसमेंटला सपोर्ट करतात, कठोर कामकाजाच्या परिस्थितीसाठी आदर्श असूनही एकूण खर्च जास्त आहे. दोन-तुकड्यांचे डिझाइन मार्केटमधील अंतर उत्तम प्रकारे भरून काढते. हे स्प्लिट व्हॉल्व्हची विश्वासार्ह घट्टपणा आणि संरचनात्मक कडकपणा टिकवून ठेवते, इंटिग्रल व्हॉल्व्हच्या दाब दोषांची पूर्तता करते आणि तीन-पीस व्हॉल्व्हची जटिल विघटन संरचना टाळते. अभियांत्रिकी पोझिशनिंगच्या बाबतीत, हे अत्यंत कामाच्या परिस्थितीसाठी व्यावसायिक झडप नाही, परंतु बहुतेक सामान्य द्रव प्रणालींसाठी एक प्रमाणित आणि किफायतशीर उपाय आहे. हे 90-डिग्री द्रुत स्विचिंग आणि द्विदिशात्मक सीलिंग कार्यक्षमतेसह पूर्ण-पोर्ट प्रवाह डिझाइन स्वीकारते. पाणी, तेल, पारंपारिक वायू आणि कमकुवत संक्षारक माध्यमांशी सुसंगत, ते PN16 ते PN40 दाब ग्रेड कव्हर करते. स्थिर ऑपरेशन आणि कमी बिघाड दरांसह, हे प्रमाणित पाइपलाइनसाठी अत्यंत योग्य आहे ज्यांना दीर्घकालीन सतत ऑपरेशन आणि क्वचित देखभाल आवश्यक असते.

2. दोन-पीस फ्लँज बॉल व्हॉल्व्ह अनुलंब स्थापित केले जाऊ शकतात?

टू-पीस फ्लँज बॉल व्हॉल्व्हची अनुलंब स्थापना औद्योगिक बांधकामांमध्ये बर्याच काळापासून एक विवादास्पद विषय आहे. व्यावहारिक निष्कर्ष स्पष्ट आहे: अनुलंब स्थापना व्यवहार्य आहे परंतु सर्वत्र लागू नाही, कामाच्या परिस्थितीवर आणि स्थापनेच्या पद्धतींवर कठोर निर्बंध आहेत, जे साइटवरील सर्वात दुर्लक्षित नुकसानांपैकी एक आहे. गुरुत्वाकर्षणावर अवलंबून असलेल्या चेक वाल्व्हपेक्षा वेगळे, दोन-पीस बॉल व्हॉल्व्ह प्री-टाइट बॉल आणि ओपन सीटिंग आणि रिअल-टाइट बॉलवर अवलंबून असतात. बंद सैद्धांतिकदृष्ट्या, दोन्ही क्षैतिज आणि अनुलंब स्थापना संरचनात्मकदृष्ट्या स्वीकार्य आहेत. असे असले तरी, उभ्या माउंटिंगमुळे मध्यम अवसादन आणि स्टेम स्ट्रेस विचलन यांसारखे छुपे धोके वाढतात, थेट सीलिंग स्थिरता आणि सेवा आयुष्य कमी करते. उभ्या स्थापना शुद्ध पाणी, स्वच्छ पाणी आणि सामान्य तापमान आणि कमी दाबाखाली पारंपारिक वायू यासह स्वच्छ माध्यमांसाठी उत्तम प्रकारे कार्य करते, ऑपरेटिंग स्थिरतेवर कोणताही परिणाम होत नाही. गाळ, घन कण, उच्च चिकटपणा किंवा सुलभ क्रिस्टलायझेशन असलेल्या माध्यमांसाठी, उभ्या स्थापनेची शिफारस केलेली नाही. व्हर्टिकल व्हॉल्व्ह बॉडीच्या तळाशी अशुद्धता सतत स्थिर राहतील, तंतोतंत व्हॉल्व्ह सीट पृष्ठभाग परिधान करून बॉल जॅमिंग, मायक्रो लिकेज आणि अनस्मूथ स्विचिंग - क्षैतिजरित्या स्थापित केलेल्या वाल्व्हमध्ये क्वचितच आढळतात अशा समस्या. शिवाय, उभ्या स्थापनेसाठी एक अटूट नियम आहे: वाल्व स्टेम कधीही खाली ठेवू नये. हँडव्हील आणि ॲक्ट्युएटर्सचा सामना वरच्या दिशेने किंवा बाजूला असणे आवश्यक आहे. डाऊनवर्ड इन्स्टॉलेशनमुळे स्टेम पॅकिंग क्षेत्रात अवशिष्ट मध्यम आणि अशुद्धता जमा होते, ज्यामुळे हळूहळू गंज, बाह्य गळती आणि दुरुस्त न करता येणारे छुपे धोके निर्माण होतात.

3. दोन-पीस फ्लँज बॉल वाल्व्हसाठी कोर इन्स्टॉलेशन मार्गदर्शक तत्त्वे

80% पेक्षा जास्त लेट-स्टेज व्हॉल्व्ह फेल्युअर गुणवत्तेच्या दोषांऐवजी मानक नसलेल्या स्थापनेमुळे होते. व्यावसायिक स्थापनेमध्ये फक्त बोल्ट होल आणि फास्टनिंग स्क्रू संरेखित करण्याऐवजी पाइपलाइनचा ताण, सीलिंग विचलन आणि मध्यम प्रभाव जोखीम दूर करण्यावर लक्ष केंद्रित केले जाते. खालील फील्ड-सत्यापित कोर ऑपरेशन मार्गदर्शक तत्त्वे आहेत.

3.1 लपविलेले ओरखडे टाळण्यासाठी पाइपलाइन पूर्व-उपचार

वेल्डिंग स्लॅग, गंज, कटिंग डेब्रिज आणि इतर कठीण कण काढून टाकण्यासाठी स्थापनेपूर्वी संपूर्ण पाइपलाइन पूर्णपणे साफ करा आणि फ्लश करा. टू-पीस बॉल व्हॉल्व्हची वाल्व सीट उच्च-परिशुद्धता मिरर सीलिंग रचना स्वीकारते. लहान कठीण अशुद्धतेमुळे अपरिवर्तनीय ओरखडे आणि कायमचे सूक्ष्म गळती होऊ शकते, जे नवीन वाल्वच्या अल्पकालीन अपयशाचे प्राथमिक कारण आहे.

3.2 शून्य-ताण बाहेरील कडा संरेखन

फ्लँज होल संरेखित करण्यासाठी पाइपलाइन कधीही जबरदस्तीने ओढू नका किंवा पिळून घेऊ नका. कडक टू-पीस वाल्व बॉडी सक्तीच्या तणावाखाली सूक्ष्म-विकृतीला बळी पडते. जेव्हा सिस्टम प्रेशरमध्ये चढ-उतार होते, तेव्हा विकृत व्हॉल्व्ह बॉडीला सीलिंग अपयश किंवा अगदी क्रॅकिंगचा सामना करावा लागतो. फ्लँज पृष्ठभागांची नैसर्गिक फिटिंग आणि समान दाब वितरणासाठी केंद्रीत गॅस्केट प्लेसमेंटची खात्री करा.

3.3 कर्ण आणि क्रमिक बोल्ट घट्ट करणे

फ्लँज बोल्ट एकाच वेळी एक बाजू पूर्णपणे घट्ट करण्याऐवजी तिरपे आणि अनेक टप्प्यांत बांधा. असममित कम्प्रेशनमुळे असंतुलित गॅस्केट तणाव आणि सूक्ष्म फ्लँज विकृती निर्माण होते, ज्यामुळे साइटवर एक सामान्य समस्या उद्भवते: कमी दाबाखाली गळती नाही परंतु उच्च दाबाखाली स्पष्ट गळती.

3.4 स्थापनेनंतर पूर्ण-स्ट्रोक दाब चाचणी

स्थापनेनंतर लगेचच वाल्व औपचारिक ऑपरेशनमध्ये ठेवू नका. सीलिंग कार्यक्षमतेची पडताळणी करण्यासाठी आणि जॅमिंग किंवा तणाव-प्रेरित अडकलेल्या दोषांची तपासणी करण्यासाठी, संभाव्य धोके अगोदरच काढून टाकण्यासाठी पूर्णपणे खुल्या आणि पूर्णपणे बंद अशा दोन्ही स्थितींमध्ये दबाव चाचण्या करा.

3.5 पुरेशी ऑपरेशन आणि देखभाल जागा राखून ठेवा

व्हॉल्व्ह स्टेम, हँडव्हील्स आणि इलेक्ट्रिक किंवा वायवीय ॲक्ट्युएटरभोवती पुरेसा क्लिअरन्स राखून ठेवा. अवरोधित जागा दैनंदिन स्विचिंग ऑपरेशन आणि नंतरच्या नियमित देखभालीस अडथळा आणेल.

4. कठोरपणे निषिद्ध स्थापना परिस्थिती

टू-पीस फ्लँज बॉल व्हॉल्व्हमध्ये सार्वत्रिक स्थिरता आणि किमतीचे फायदे आहेत, त्यांना अंतर्निहित संरचनात्मक मर्यादा आहेत. विशिष्ट परिस्थितींमध्ये अयोग्य वापरामुळे अपरिवर्तनीय पोशाख आणि संभाव्य सुरक्षा धोके निर्माण होतील, जे स्पष्ट अभियांत्रिकी निषिद्ध आहेत.

4.1 सतत देखरेखीची आवश्यकता असलेल्या सतत उत्पादन लाइन

दोन-तुकडा बोल्ट केलेली रचना अंतर्गत परिधान भागांच्या इनलाइन बदलीस समर्थन देऊ शकत नाही. एकदा का व्हॉल्व्ह सीट्स किंवा सील संपले की, संपूर्ण व्हॉल्व्ह काढून टाकणे आवश्यक आहे आणि देखभालीसाठी पाइपलाइन डिस्कनेक्ट करणे आवश्यक आहे. हे 24-तास सतत उत्पादनाच्या परिस्थितीसाठी लागू होत नाही ज्यात नियमित साफसफाई आणि भाग बदलण्याची आवश्यकता असते, जेथे तीन-पीस बॉल व्हॉल्व्ह हा एकमेव व्यवहार्य पर्याय आहे.

4.2 पार्टिक्युलेट, स्फटिकासारखे किंवा उच्च-व्हिस्कोसिटी मीडियासह काम करण्याच्या परिस्थिती

जलद पृथक्करण आणि साफसफाईचे समर्थन करणाऱ्या थ्री-पीस व्हॉल्व्हच्या विपरीत, अंतर्गत ठेवी साफ करण्यासाठी दोन-तुकड्यांचे वाल्व्ह सहजपणे वेगळे केले जाऊ शकत नाहीत. अशुद्ध माध्यमांसह दीर्घकालीन ऑपरेशन सतत सीलिंग पृष्ठभाग ओरखडा आणि बॉल जॅमिंगला कारणीभूत ठरेल, अयशस्वी होण्याची शक्यता झपाट्याने वाढेल.

4.3 तीव्र पाणी हातोडा आणि वारंवार दाब चढउतार असलेल्या पाइपलाइन

इंटिग्रल व्हॉल्व्ह आणि प्रबलित थ्री-पीस व्हॉल्व्हच्या तुलनेत दोन-तुकड्यांच्या स्प्लिट स्ट्रक्चरमध्ये कमी प्रभाव प्रतिरोध असतो. पाण्याच्या हातोड्याचा वारंवार होणारा प्रभाव आणि दाबातील तीव्र बदलांमुळे फास्टनिंग बोल्ट सैल होईल आणि सीलिंग प्री-टाइटनिंग फोर्स कमी होईल, परिणामी सतत मध्यम गळती होईल.

4.4 दीर्घकालीन थ्रॉटलिंग नियमन

दोन-पीस फ्लँज बॉल व्हॉल्व्ह थ्रॉटलिंग सेवेऐवजी ऑन-ऑफ कंट्रोलसाठी काटेकोरपणे डिझाइन केलेले आहेत. दीर्घकालीन अर्ध-ओपन ऑपरेशनमुळे व्हॉल्व्ह सीटवर हाय-स्पीड मध्यम स्कॉअरिंग होईल, मिरर सीलिंग लेयर वेगाने परिधान होईल आणि अपरिवर्तनीय गळती होईल. हे केवळ तात्काळ प्रवाह समायोजनास अनुमती देते, सतत थ्रॉटलिंग नाही.

4.5 स्फोट-पुरावा परिस्थितींमध्ये नॉन-स्टँडर्ड स्थापना

ज्वलनशील आणि स्फोटक माध्यमांसाठी, स्टॅटिक एलिमिनेशन उपकरणे वगळणे किंवा स्टेम्स खालच्या दिशेने स्थापित केल्याने स्थिर संचय आणि मध्यम डिपॉझिशन होईल, ज्यामुळे गंभीर स्फोट आणि आगीचा धोका निर्माण होईल.5. टू-पीस बद्दल वारंवार विचारले जाणारे प्रश्न

5. टू-पीस फ्लँज बॉल व्हॉल्व्ह इन्स्टॉलेशनबद्दल वारंवार विचारले जाणारे प्रश्न

Q1: कोणती इंस्टॉलेशन पद्धत जास्त काळ सेवा आयुष्य देते, अनुलंब किंवा क्षैतिज?

कोणतीही अशुद्धता नसलेल्या स्वच्छ माध्यमांसाठी, स्थापनेच्या आसनाचा सेवा जीवनावर फारसा प्रभाव पडत नाही. गाळ-प्रवण माध्यमांसाठी, क्षैतिज स्थापना अधिक स्थिर आहे. हे प्रभावीपणे अंतर्गत अशुद्धता साचणे टाळते आणि सीलिंग पृष्ठभागावरील पोशाख कमी करते, ज्यामुळे जटिल कामकाजाच्या परिस्थितीसाठी ते पसंतीचे समाधान बनते.

Q2: वाल्व केवळ उच्च दाबाने का गळतात परंतु स्थापनेनंतर कमी दाबाने का होत नाहीत?

अशा 90% पेक्षा जास्त बिघाड हे असमान बोल्ट घट्ट होणे, गॅस्केट ऑफसेट आणि न सोडलेल्या पाइपलाइन तणावामुळे होतात. कमी दाबाखाली संरचनात्मक विचलन क्षुल्लक असतात परंतु उच्च दाबाखाली वाढतात, ज्यामुळे सीलिंग अयशस्वी होते. बोल्ट पुन्हा तिरपे बांधून आणि पाइपलाइनचा ताण काढून टाकून समस्या सोडवली जाऊ शकते.

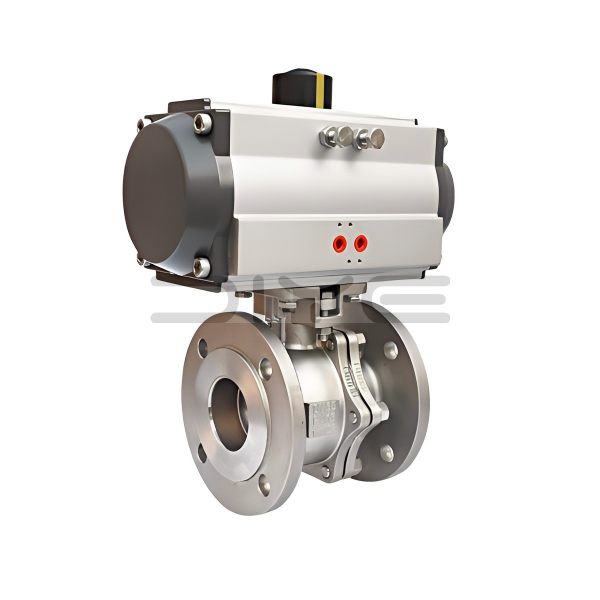

Q3: दोन-पीस फ्लँज बॉल वाल्व्ह स्वयंचलित ॲक्ट्युएटरशी जुळू शकतात?

होय. मानक उच्च-प्लॅटफॉर्म टू-पीस फ्लँज बॉल व्हॉल्व्ह इलेक्ट्रिक आणि वायवीय ॲक्ट्युएटरशी पूर्णपणे सुसंगत आहेत. ते रिमोट स्वयंचलित नियंत्रणास समर्थन देतात आणि स्वयंचलित द्रवपदार्थ पाइपलाइनसाठी किफायतशीर पर्याय आहेत.

Q4: नवीन स्थापित केलेल्या वाल्वचे जॅमिंग कशामुळे होते?

सामान्य कारणांमध्ये पाइपलाइनच्या अशुद्धतेमुळे सीलिंग पृष्ठभागावरील ओरखडे, सक्तीच्या फ्लँज संरेखनामुळे होणारे सूक्ष्म-विकृती आणि दबाव आराम चाचणी ऑपरेशनचा अभाव यांचा समावेश होतो. उत्पादनाच्या गुणवत्तेच्या समस्यांऐवजी या ठराविक स्थापना त्रुटी आहेत.

Q5: टू-पीस आणि थ्री-पीस फ्लँज बॉल वाल्व्हमधून कसे निवडायचे?

कमी देखभाल वारंवारता आणि खर्च-नियंत्रण मागणीसह पारंपारिक कामकाजाच्या परिस्थितीसाठी दोन-तुकडा बॉल वाल्व्ह निवडा. कठोर संक्षारक वातावरणासाठी, सहजपणे खराब होणारे माध्यम आणि इनलाइन देखभाल आवश्यक असलेल्या सतत उत्पादन प्रणालीसाठी तीन-पीस बॉल वाल्व्ह निवडा. दोघांमध्ये कोणतेही परिपूर्ण श्रेष्ठत्व नाही - केवळ परिस्थिती-आधारित अनुकूलता.

निष्कर्ष

टू-पीस फ्लँज बॉल व्हॉल्व्हचे मूळ अभियांत्रिकी मूल्य बहुतेक सामान्य औद्योगिक द्रव परिस्थितींमध्ये त्यांच्या उत्कृष्ट अनुकूलतेमध्ये आहे. स्थिर संरचना, परिपक्व कार्यप्रदर्शन आणि नियंत्रणीय खर्चासह, ते आधुनिक औद्योगिक पाइपलाइनचे मूलभूत आणि मुख्य घटक बनले आहेत. बहुतेक झडपांच्या बिघाडाचे श्रेय उत्पादनातील मूळ दोषांऐवजी कामकाजाच्या स्थितीशी जुळत नसणे आणि मानक नसलेल्या स्थापनेला दिले जाते. त्याच्या स्ट्रक्चरल ट्रेड-ऑफ, इंस्टॉलेशन सीमा आणि ऍप्लिकेशन टॅबूसची संपूर्ण माहिती अभियंत्यांना स्टिरियोटाइप इंस्टॉलेशन चुका टाळण्यास, दीर्घकालीन ऑपरेशनल स्थिरता वाढवण्यास, एकूण देखभाल खर्च कमी करण्यास आणि औद्योगिक ऑपरेशन्सची अंतिम किंमत आणि सुरक्षितपणे पूर्ण करण्यास मदत करते. प्रणाली
