बनावट स्टील गेट वाल्व्ह म्हणजे काय आणि ते विश्वसनीय औद्योगिक प्रवाह नियंत्रणास कसे समर्थन देते?

1. बनावट स्टील गेट वाल्व्ह म्हणजे काय?

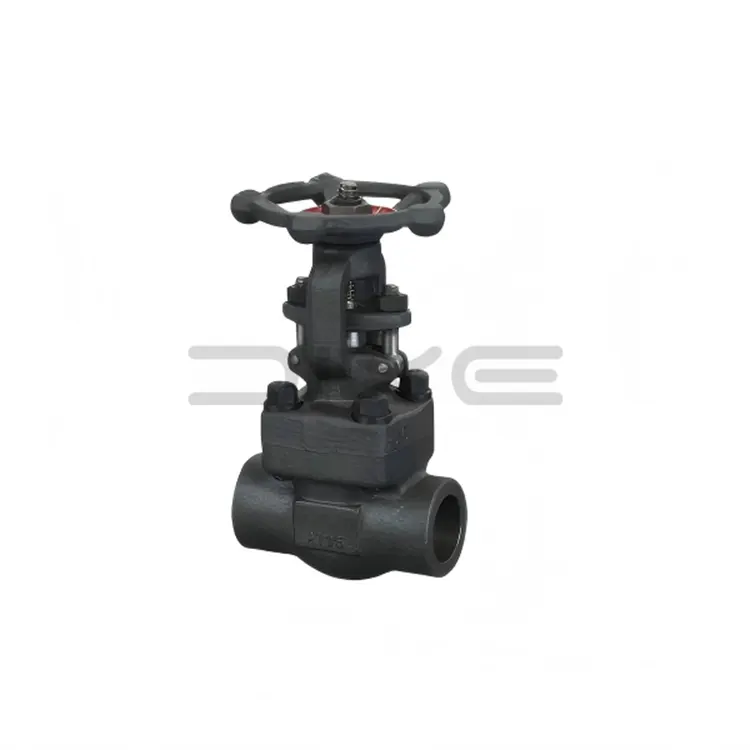

बनावट स्टील गेट व्हॉल्व्ह एक यांत्रिक झडप आहे ज्याचे शरीर आणि, डिझाइनवर अवलंबून, इतर दबाव-युक्त घटक बनावट स्टीलपासून तयार केले जातात. फोर्जिंग दरम्यान, गरम झालेल्या धातूला कंप्रेसिव्ह फोर्स अंतर्गत आकार दिला जातो. ही प्रक्रिया तुलनेने एकसमान सामग्रीची रचना तयार करू शकते आणि काही कास्टिंग प्रक्रियेशी संबंधित अंतर्गत विघटनांचे प्रकार कमी करू शकते, जरी अंतिम गुणवत्ता अद्याप सामग्रीची वैशिष्ट्ये, फोर्जिंग सराव, उष्णता उपचार, मशीनिंग आणि तपासणी यावर अवलंबून असते.

झडप नियंत्रणे हलवता येण्याजोग्या गेटमधून वाहतात, ज्याला सामान्यतः वेज म्हणतात. जेव्हा झडप पूर्णपणे उघडे असते, तेव्हा गेट मुख्य प्रवाहाच्या मार्गापासून पुढे सरकते. पूर्णपणे बंद केल्यावर, ते बसण्याच्या पृष्ठभागांना प्रवाहात व्यत्यय आणण्यासाठी गुंतवून ठेवते.

बनावट स्टील गेट वाल्व्ह सामान्यतः लहान-बोअर औद्योगिक पाइपिंग आणि उच्च-दाब कर्तव्यांसाठी निवडले जातात. कॉम्पॅक्ट बनावट स्टील व्हॉल्व्ह मानकांच्या व्याप्ती आणि निवडलेल्या उत्पादन डिझाइनच्या अधीन राहून API 602 अंतर्गत वारंवार निर्दिष्ट केले जातात.

2. बनावट स्टील गेट वाल्व्ह कसे कार्य करते?

बनावट स्टील गेट व्हॉल्व्ह ऑन-ऑफ प्रवाह नियंत्रण प्रदान करण्यासाठी रेखीय गेट हालचाली वापरतो. बहुतेक मॅन्युअल डिझाईन्स थ्रेडेड स्टेमला जोडलेल्या हँडव्हीलद्वारे कार्य करतात. बांधकामावर अवलंबून, स्टेम ऑपरेशन दरम्यान दृश्यमानपणे उगवतो किंवा गेट हलविण्यासाठी फिरत असताना स्थिर उभ्या स्थितीत राहतो.

झडप उघडत आहे

हँडव्हील उघडण्याच्या दिशेने वळवल्याने गेट बसण्याच्या जागेपासून दूर जाते. एकदा गेटने फ्लो पॅसेज साफ केल्यावर, द्रव अनेक थ्रॉटलिंग वाल्व डिझाइनच्या तुलनेत तुलनेने कमी अडथळ्यासह वाल्वमधून प्रवास करू शकतो.

वाल्व बंद करणे

हँडव्हील विरुद्ध दिशेला वळवल्याने गेट जागांकडे सरकते. जेव्हा वाल्व त्याच्या निर्दिष्ट बंद स्थितीत पोहोचतो तेव्हा योग्यरित्या जुळलेले आसन पृष्ठभाग इच्छित शट-ऑफ कार्य स्थापित करतात.

ऑपरेटिंग पोझिशन महत्त्वाचे का आहे

गेट वाल्व्ह हे प्रामुख्याने पूर्णपणे उघडे किंवा पूर्णपणे बंद सेवेसाठी असतात. पारंपारिक गेट व्हॉल्व्ह विस्तारित कालावधीसाठी अंशतः उघडे ठेवल्यास गेट आणि बसण्याच्या पृष्ठभागांना उच्च-वेग प्रवाह, कंपन, धूप आणि असमान पोशाख यांचा पर्दाफाश होऊ शकतो. जेथे सतत प्रवाहाचे नियमन आवश्यक असते, तेथे योग्यरित्या निवडलेला ग्लोब वाल्व्ह किंवा कंट्रोल व्हॉल्व्ह बहुतेकदा अधिक योग्य असतो.

व्हॉल्व्हचे वास्तविक ऑपरेटिंग टॉर्क, प्रवाह क्षमता आणि शट-ऑफ कार्यप्रदर्शन त्याची रचना, परिमाण, दाब भिन्नता, द्रव वैशिष्ट्ये आणि स्थिती यावर अवलंबून असते. सर्व बनावट स्टील गेट वाल्व्ह एकसारखे कार्य करतात असे गृहित धरण्याऐवजी खरेदीदारांनी निर्मात्याचे दस्तऐवजीकरण वापरावे.

3. बनावट स्टील गेट वाल्व्हचे मुख्य फायदे काय आहेत?

3.1 मागणी सेवेची ताकद

योग्यरित्या तयार केलेले बनावट घटक अनुकूल यांत्रिक गुणधर्म आणि सामग्रीची सुसंगतता देऊ शकतात. हे भारदस्त दाब, तापमानातील फरक आणि निवडलेल्या सामग्री आणि व्हॉल्व्ह डिझाइन योग्य असताना कार्यरत परिस्थितींचा समावेश असलेल्या अनुप्रयोगांसाठी बनावट स्टीलचे बांधकाम आकर्षक बनवते.

3.2 कॉम्पॅक्ट इंस्टॉलेशन पर्याय

अनेक बनावट स्टील गेट व्हॉल्व्ह लहान-बोअर प्रोसेस लाइन्स, सहायक पाइपिंग, इन्स्ट्रुमेंट कनेक्शन, ड्रेन आणि व्हेंट्ससाठी कॉम्पॅक्ट कॉन्फिगरेशनमध्ये उपलब्ध आहेत. जेथे प्रतिष्ठापन जागा मर्यादित आहे तेथे त्यांचे परिमाण उपयुक्त ठरू शकतात.

3.3 अनेक साहित्य निवडी

उत्पादनाच्या श्रेणीनुसार, खरेदीदार कार्बन स्टील, कमी-तापमानाचे कार्बन स्टील, मिश्र धातु किंवा स्टेनलेस स्टील निवडू शकतात. प्रक्रिया द्रवपदार्थ आणि तापमानाशी सामग्री जुळणे गंज जोखीम, यांत्रिक मागणी आणि सेवा जीवन व्यवस्थापित करण्यात मदत करते.

3.4 सरळ पृथक्करण कार्य

गेट यंत्रणा सतत प्रवाह समायोजनाऐवजी ऑन-ऑफ ऑपरेशनसाठी डिझाइन केलेली आहे. योग्य ऍप्लिकेशन्समध्ये, हे स्पष्ट ऑपरेटिंग उद्देश प्रदान करते आणि सिस्टम डिझाइन सुलभ करू शकते.

3.5 लवचिक कनेक्शन कॉन्फिगरेशन

थ्रेडेड, सॉकेट-वेल्ड, बट-वेल्ड, आणि फ्लँग केलेले कनेक्शन वाल्व आकार, दाब वर्ग, निर्माता आणि डिझाइन मानकांवर अवलंबून उपलब्ध असू शकतात. ही लवचिकता अभियंत्यांना विद्यमान पाईपिंग व्यवस्थेसह वाल्वचे समन्वय साधण्यास अनुमती देते.

• योग्य बनावट बांधकामापासून संभाव्य अनुकूल ताकद आणि संरचनात्मक सुसंगतता.
• निवडलेल्या लहान-बोअर अनुप्रयोगांसाठी कॉम्पॅक्ट डिझाइन.
• भिन्न दाब, तापमान आणि गंज आवश्यकतांसाठी साहित्य पर्याय.
• सुसंगत प्रणालींमध्ये प्रक्रिया द्रवपदार्थांचे व्यावहारिक अलगाव.
• कनेक्शन पर्याय जे वेगवेगळ्या स्थापना आवश्यकतांना समर्थन देतात.

4. बनावट स्टील गेट वाल्व्ह कुठे वापरले जातात?

बनावट स्टील गेट वाल्व्हची उपयुक्तता ऑपरेटिंग परिस्थिती आणि मंजूर डिझाइन तपशीलांवर अवलंबून असते. सामान्य अनुप्रयोग क्षेत्रांमध्ये खालील समाविष्ट आहेत.

तेल आणि वायू प्रक्रिया

बनावट स्टील व्हॉल्व्ह प्रक्रिया पाइपिंग, सहाय्यक रेषा, सॅम्पलिंग पॉइंट्स, नाले आणि इतर अलगाव ठिकाणी स्थापित केले जाऊ शकतात. सामग्रीची सुसंगतता, दबाव-तापमान रेटिंग आणि कोणत्याही आंबट-सेवा आवश्यकता निवडण्यापूर्वी स्थापित करणे आवश्यक आहे.

वीज निर्मिती आणि स्टीम सिस्टम

पॉवर प्लांट्स स्टीम-संबंधित सहाय्यक सेवा, फीडवॉटर सिस्टम आणि इतर प्रक्रिया लाइन्समध्ये अलगाव वाल्व वापरतात. उच्च-तापमान सेवेसाठी सामग्रीची ताकद, दाब-तापमान रेटिंग, सीलिंग सामग्री आणि थर्मल सायकलिंगचे काळजीपूर्वक मूल्यांकन करणे आवश्यक आहे.

रासायनिक आणि पेट्रोकेमिकल सुविधा

रासायनिक प्रक्रियेमध्ये आक्रमक द्रव, भारदस्त तापमान किंवा घातक माध्यमांचा समावेश असू शकतो. स्टेनलेस स्टील किंवा योग्य मिश्रधातूचे पर्याय आवश्यक असू शकतात, परंतु कोणतीही सामग्री सार्वत्रिक गंज-पुरावा मानली जाऊ नये. वास्तविक रासायनिक एकाग्रता, तापमान आणि ऑपरेटिंग वातावरणासाठी अनुकूलतेची पुष्टी करणे आवश्यक आहे.

औद्योगिक उपयुक्तता

कॉम्प्रेस्ड युटिलिटीज, वॉटर सिस्टम, थर्मल उपकरणे आणि सामान्य औद्योगिक पाइपलाइन बनावट स्टील गेट व्हॉल्व्ह वापरू शकतात जेथे वाल्वचा दाब वर्ग, सामग्री आणि कनेक्शन प्रकल्प आवश्यकता पूर्ण करतात.

5. बनावट स्टील गेट वाल्व्हसाठी कोणती सामग्री उपलब्ध आहे?

सामग्री निवड दबाव नियंत्रण, तापमान क्षमता, गंज प्रतिकार आणि एकूण देखभाल आवश्यकता प्रभावित करते. सामान्य भौतिक कुटुंबांमध्ये खालील उदाहरणे समाविष्ट आहेत.

ही उदाहरणे अदलाबदल करण्यायोग्य नाहीत आणि सारणी मंजूर सामग्री तपशीलासाठी पर्याय नाही. अचूक ग्रेड उत्पादकाच्या उत्पादन श्रेणीमध्ये उपलब्ध असणे आवश्यक आहे आणि लागू व्हॉल्व्ह डिझाइन मानकांशी सुसंगत असणे आवश्यक आहे.

अंतर्गत घटकांकडे दुर्लक्ष करू नका

केवळ शरीराची सामग्री संपूर्ण वाल्व कार्यप्रदर्शन निर्धारित करत नाही. खरेदीदारांनी गेट किंवा वेज, स्टेम, सीट पृष्ठभाग, पॅकिंग, बोनेट गॅस्केट आणि इतर ओले किंवा दाब-युक्त घटकांचे देखील पुनरावलोकन केले पाहिजे. ट्रिम सामग्री आणि सीलिंग व्यवस्था द्रव आणि अपेक्षित ऑपरेटिंग परिस्थितीसाठी योग्य असणे आवश्यक आहे.

6. कोणते प्रकार आणि शेवटचे कनेक्शन उपलब्ध आहेत?

6.1 बोनेट कॉन्फिगरेशन

बोल्ट-बोनेट डिझाइनमध्ये बोनेटला वाल्व बॉडीशी जोडण्यासाठी फास्टनर्स वापरतात. प्रेशर-सील किंवा वेल्डेड-बोनेट डिझाइन काही विशिष्ट अनुप्रयोग आणि उत्पादन श्रेणींसाठी उपलब्ध असू शकते. योग्य कॉन्फिगरेशन निर्दिष्ट मानक, दबाव वर्ग, देखभाल धोरण आणि निर्मात्याच्या डिझाइनवर अवलंबून असते.

6.2 उगवत्या-स्टेम आणि नॉन-राइजिंग-स्टेम डिझाइन

उगवत्या-स्टेम कॉन्फिगरेशनमध्ये, झडप उघडल्यावर स्टेम वरच्या दिशेने सरकते, ऑपरेटरला गेटची स्थिती दृश्यमानपणे ओळखण्यात मदत करते. नॉन-राइजिंग-स्टेम व्यवस्थेमुळे स्टेमची बाह्य उंची तुलनेने स्थिर राहते, जी अनुलंब क्लिअरन्स मर्यादित असल्यास उपयुक्त ठरू शकते. उपलब्ध कॉन्फिगरेशन डिझाइननुसार बदलतात.

6.3 कनेक्शन पर्याय समाप्त करा

प्रत्येक कनेक्शन प्रत्येक आकार किंवा दाब वर्गासाठी उपलब्ध नाही. जेनेरिक उत्पादन वर्णनावर अवलंबून न राहता खरेदी तपशीलाने आवश्यक कनेक्शन स्पष्टपणे ओळखले पाहिजे.

7. बनावट स्टील गेट वाल्व्हची कास्ट स्टील गेट वाल्वशी तुलना कशी होते?

मुख्य फरक म्हणजे व्हॉल्व्ह बॉडी आणि इतर संबंधित घटक तयार करण्यासाठी वापरली जाणारी उत्पादन प्रक्रिया. फोर्जिंग कंप्रेसिव्ह फोर्स अंतर्गत घन धातूला आकार देते, तर कास्टिंग वितळलेल्या धातूला साच्यात ओतून घटक बनवते. जेव्हा डिझाइन, उत्पादन नियंत्रणे, साहित्य आणि तपासणी आवश्यकता योग्य असतील तेव्हा प्रत्येक पद्धत विश्वसनीय वाल्व तयार करू शकते.

प्रत्येक अनुप्रयोगासाठी कोणतेही बांधकाम स्वयंचलितपणे सर्वोत्तम पर्याय नाही. कॉम्पॅक्ट, उच्च-दाब रेषेसाठी बनावट झडप श्रेयस्कर असू शकते, तर कास्ट व्हॉल्व्ह मोठ्या-बोअर प्रणालीसाठी अधिक व्यावहारिक असू शकते. योग्य निर्णय केवळ मॅन्युफॅक्चरिंग टर्मिनोलॉजीऐवजी अभियांत्रिकी आवश्यकता, मंजूर मानके, साहित्य प्रमाणीकरण आणि एकूण जीवनचक्र खर्चावर आधारित असावा.

8. खरेदीदार योग्य बनावट स्टील गेट वाल्व कसे निवडू शकतात?

प्रोक्योरमेंट टीम्ससाठी, अपूर्ण व्हॉल्व्ह स्पेसिफिकेशनमुळे अवतरण विलंब, चुकीची डिलिव्हरी, इंस्टॉलेशन अडचणी किंवा अनुपयुक्त ऑपरेटिंग कामगिरी होऊ शकते. चौकशी तयार करताना खालील चेकलिस्ट वापरा.

Wenzhou Diye Valve And Fittings Co., Ltd. कडून कोटेशनची विनंती करताना, खरेदीदार या चेकलिस्टचा वापर तांत्रिक आवश्यकता आयोजित करण्यासाठी आणि वारंवार तपशील स्पष्टीकरणाचा धोका कमी करण्यासाठी करू शकतात.

वाल्व्हची अंतिम निवड आणि मंजूरी पात्र कर्मचाऱ्यांनी लागू पाईपिंग कोड, प्रोजेक्ट स्पेसिफिकेशन आणि निर्मात्याच्या प्रमाणित दस्तऐवजांच्या विरूद्ध केली पाहिजे.

9. बनावट स्टील गेट वाल्व कसे स्थापित केले जावे आणि त्याची देखभाल कशी करावी?

स्थापनेपूर्वी

• नेमप्लेट, साहित्य ओळख, दाब वर्ग, आकार, शेवटचे कनेक्शन आणि खरेदी तपशील तपासा.
• वाहतूक नुकसान, दूषित, गंज किंवा खराब झालेल्या सीलिंग पृष्ठभागासाठी वाल्वची तपासणी करा.
• व्हॉल्व्ह लाइन मध्यम आणि वास्तविक दाब-तापमान परिस्थितीशी सुसंगत असल्याचे सत्यापित करा.
• अंतर्गत रस्ता स्वच्छ ठेवा आणि स्थापनेपर्यंत उघडलेल्या टोकांना संरक्षित करा.

स्थापनेदरम्यान

• निर्मात्याच्या इंस्टॉलेशन सूचना आणि लागू पाईपिंग प्रक्रियांचे अनुसरण करा.
• बॉडीला जबरदस्ती न करता किंवा पाइपिंग चुकीचे संरेखन दुरुस्त करण्यासाठी वाल्वचा वापर न करता पाइपलाइनसह वाल्व संरेखित करा.
• निवडलेल्या कनेक्शनसाठी योग्य गॅस्केट, फास्टनर्स, थ्रेड-सीलिंग सामग्री आणि वेल्डिंग प्रक्रिया वापरा.
• वेल्डिंग उष्णता किंवा मोडतोड अंतर्गत घटक, सील किंवा बसण्याच्या पृष्ठभागास नुकसान होण्यापासून प्रतिबंधित करा.
• हँडव्हील किंवा ॲक्ट्युएटर सुरक्षितपणे चालवले जाऊ शकतात आणि पुरेशी देखभाल मंजुरी उपलब्ध असल्याची खात्री करा.

नियमित देखभाल दरम्यान

सेवेची तीव्रता, ऑपरेटिंग वारंवारता, निर्मात्याच्या शिफारशी आणि साइट सुरक्षा प्रक्रियांवर आधारित तपासणी वेळापत्रक स्थापित करा. स्टेम पॅकिंग आणि बोनेट जॉइंटच्या आसपासची बाह्य गळती, गंज, असामान्य ऑपरेटिंग प्रतिरोध आणि दृश्यमान नुकसान तपासा. मोठ्या ऑपरेशनल समस्या होण्यापूर्वी शट-ऑफ कामगिरीचे कोणतेही नुकसान तपासा.

तपासणी किंवा देखभाल करण्यापूर्वी, सिस्टम अलग करा, त्याचे दाब कमी करा, आवश्यकतेनुसार संबंधित विभाग काढून टाका किंवा शुद्ध करा आणि सुरक्षित परिस्थितीची पडताळणी करा. व्हॉल्व्ह दाबत असताना दाब असलेले भाग कधीही सैल करू नका. घातक द्रवपदार्थ, उच्च तापमान आणि अडकलेल्या दाबांना योग्य नियंत्रणे आणि पात्र कर्मचारी आवश्यक असतात.

10. कोणत्या सामान्य खरेदी चुका टाळल्या पाहिजेत?

केवळ दबाव वर्गाद्वारे निवड करणे

दबाव वर्ग प्रत्येक तापमानावर एक सार्वत्रिक स्वीकार्य दाब दर्शवत नाही. सामग्री-विशिष्ट दाब-तापमान रेटिंग आणि पूर्ण वाल्व असेंब्लीच्या मर्यादांची पुष्टी करा.

द्रव आणि अंतर्गत सामग्रीकडे दुर्लक्ष करणे

एक मजबूत बनावट शरीर विसंगत स्टेम, सीट, पॅकिंग किंवा गॅस्केटची भरपाई करू शकत नाही. अभिप्रेत सेवेसाठी सामग्रीच्या संपूर्ण बिलाचे पुनरावलोकन करा.

सतत थ्रॉटलिंगसाठी गेट वाल्व्ह वापरणे

पारंपारिक गेट वाल्व्ह प्रामुख्याने अलगावसाठी डिझाइन केलेले आहेत. सतत मॉड्युलेशनसाठी, कंट्रोल व्हॉल्व्ह किंवा विशेषत: थ्रॉटलिंगसाठी इंजिनियर केलेले दुसरे डिझाइन विचारात घ्या.

गृहीत धरून प्रत्येक निर्माता समान कॉन्फिगरेशन ऑफर करतो

आकार श्रेणी, दाब वर्ग, बोनेट व्यवस्था, ट्रिम कॉम्बिनेशन्स आणि एंड कनेक्शन्स उत्पादन लाइननुसार भिन्न असतात. लिखित डेटाशीट मिळवा आणि ऑर्डर करण्यापूर्वी अचूक कॉन्फिगरेशनची पुष्टी करा.

तपासणी दस्तऐवजांकडे दुर्लक्ष

गंभीर अनुप्रयोगांसाठी, आवश्यक सामग्री शोधण्यायोग्यता किंवा चाचणी दस्तऐवजीकरणाशिवाय कमी कोटेशन अतिरिक्त प्रकल्प जोखीम निर्माण करू शकते. खरेदी करण्यापूर्वी दस्तऐवजीकरण आवश्यकता परिभाषित करा.

चांगल्या खरेदीचा सराव संपूर्ण तांत्रिक तपशीलाने सुरू होतो आणि वितरित झडप मंजूर कागदपत्रांशी जुळतो याची पडताळणी करून समाप्त होतो.

11. वारंवार विचारले जाणारे प्रश्न

निष्कर्ष

बनावट स्टील गेट व्हॉल्व्ह जेव्हा बांधकाम, सामग्री, दाब-तापमान रेटिंग आणि कनेक्शनचा प्रकार अनुप्रयोगाशी योग्यरित्या जुळतात तेव्हा विश्वसनीय पाइपलाइन अलगाव प्रदान करू शकतात. त्याचे कॉम्पॅक्ट डिझाइन पर्याय आणि अनेक मटेरियल ग्रेडमध्ये उपलब्धता हे निवडक तेल आणि वायू, वीज निर्मिती, रासायनिक प्रक्रिया, स्टीम आणि औद्योगिक उपयोगिता प्रणालींसाठी उपयुक्त बनवते.

सर्वात प्रभावी खरेदी निर्णय किंमतीच्या पलीकडे जातो. स्पष्टपणे परिभाषित तांत्रिक तपशील, योग्य तपासणी आवश्यकता, सत्यापित सामग्री सुसंगतता आणि योग्य स्थापना पद्धती टाळता येण्याजोग्या अपयश कमी करण्यात मदत करतात आणि दीर्घकालीन ऑपरेशनल विश्वासार्हतेस समर्थन देतात.

बनावट स्टील गेट वाल्व्हचे मूल्यमापन करणाऱ्या खरेदीदारांसाठी, उत्पादन कॉन्फिगरेशन आणि दस्तऐवजीकरण आवश्यकता स्पष्ट करू शकणाऱ्या पुरवठादारासोबत काम करणे हे यशस्वी प्रकल्पाच्या दिशेने एक महत्त्वाचे पाऊल आहे.
