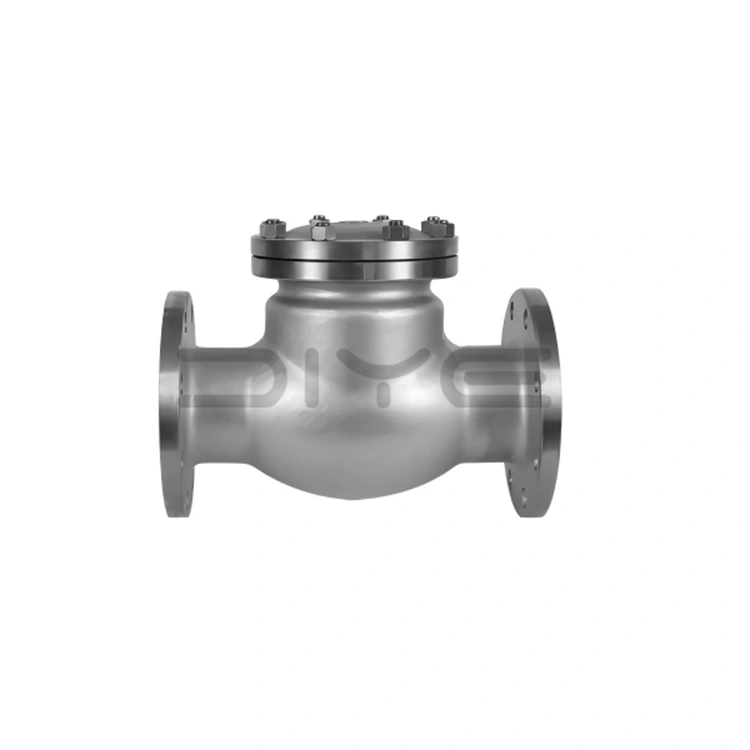

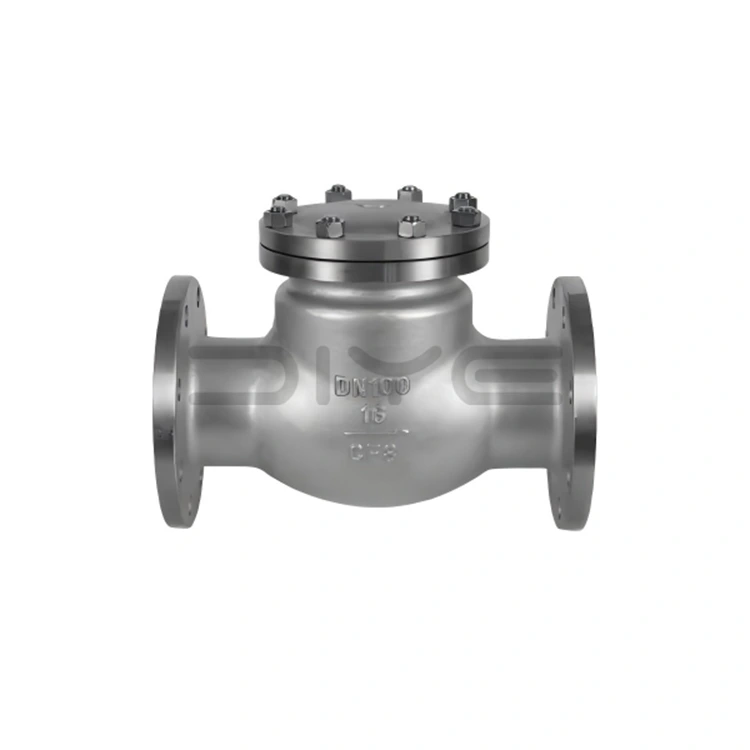

डीआयएन स्विंग फ्लँगेड चेक वाल्व

DIYE DIN स्विंग फ्लँज्ड चेक वाल्व हे अचूक-डिझाइन केलेले स्वयंचलित वाल्व आहेत जे DIN 3356, DIN 3202 आणि DIN EN 1092-1 सह मुख्य जर्मन मानकांचे पूर्णपणे पालन करतात. वाल्व्ह हे माध्यमाच्या दाबावर आधारित स्वायत्तपणे कार्य करतात, त्यांना बाह्य ॲक्ट्युएटरची आवश्यकता नसते. ते एक विश्वासार्ह, देखभाल-मुक्त यंत्रणा प्रदान करतात जी बॅकफ्लोपासून आपत्तीजनक परिणामांना प्रतिबंधित करते, गंभीर पाइपलाइन पायाभूत सुविधांचे संरक्षण करते.

कामाचे तत्व आणि मुख्य कार्ये

1. स्वयंचलित ऑपरेशन

डीआयएन स्विंग फ्लँज्ड चेक वाल्व्ह वाल्व्ह डिस्क फॉरवर्ड-फ्लोइंग माध्यमाच्या दबावाखाली मुक्तपणे उघडते; जेव्हा सिस्टम थांबते, उदासीन होते किंवा बॅकफ्लो प्रवृत्ती अनुभवते, तेव्हा वाल्व डिस्क त्याच्या स्वतःच्या वजनाखाली आणि बॅकफ्लो बॅक प्रेशरमध्ये त्वरित बंद होते.

2. कोर संरक्षण कार्ये

- बॅकफ्लो प्रतिबंध: एक घट्ट सील बनवते, माध्यमाचा उलट प्रवाह प्रतिबंधित करते.

- वॉटर हॅमर मिटिगेशन: हायड्रॉलिक शॉक शोषून घेते, पाइपलाइन आणि उपकरणावरील दबाव लक्षणीयरीत्या कमी करते.

- सिस्टीम प्रोटेक्शन: पंप, कंप्रेसर, प्रेशर वेसल्स आणि हीट एक्स्चेंजर्सचे रिव्हर्स प्रेशर शॉकमुळे होणाऱ्या नुकसानापासून संरक्षण करते.

डिझाइन वैशिष्ट्ये आणि तांत्रिक मापदंड

1 कनेक्शन पद्धत आणि मानके

डीआयएन मानक फ्लँज कनेक्शन वापरते, स्थापना आणि देखभाल सुलभ करते; संरचनात्मक लांबी DIN 3202 मानकांचे काटेकोरपणे पालन करते.

2 विस्तृत लागूक्षमता आणि अष्टपैलुत्व

DIN स्विंग फ्लॅन्ग्ड चेक व्हॉल्व्ह DN15 ते DN1000 व्यासाची संपूर्ण श्रेणी व्यापतात; प्रेशर रेटिंग्समध्ये PN10, PN16, PN25, PN40, PN63 आणि PN100 यांचा समावेश होतो, जे उच्च-दाब औद्योगिक प्रक्रिया प्रणालींसाठी कमी-दाब पाइपिंग नेटवर्कच्या विविध गरजा पूर्ण करतात.

3 उत्कृष्ट रचना

काळजीपूर्वक डिझाइन केलेले प्रवाह चॅनेल दबाव कमी करतात; उच्च-परिशुद्धता सीलिंग पृष्ठभाग दबाव चढउतार आणि विविध माध्यम परिस्थितींमध्येही घट्ट आणि विश्वासार्ह सील सुनिश्चित करतात.

4. मीडिया सुसंगतता

पाणी, स्टीम, पेट्रोलियम उत्पादने आणि विविध अम्लीय, अल्कधर्मी आणि संक्षारक माध्यमांसाठी योग्य.

अनुप्रयोग परिस्थिती आणि मार्केट कव्हरेज

आमचे डीआयएन स्विंग फ्लॅन्ग्ड चेक व्हॉल्व्ह हे युरोप आणि जागतिक स्तरावर जर्मन मानक पाइपिंग सिस्टमसाठी पसंतीचे उत्पादन आहेत, जे अनेक मागणी असलेल्या उद्योगांमध्ये स्थिर दिशाहीन प्रवाह नियंत्रण सुनिश्चित करतात, यासह:

1. पेट्रोकेमिकल आणि रासायनिक प्रक्रिया उद्योग

2. वीज निर्मिती उद्योग (औष्णिक आणि अणुऊर्जा)

3. धातुकर्म आणि खाण उद्योग

4. महानगरपालिका पाणी पुरवठा आणि ड्रेनेज उद्योग

5. HVAC, वायू आणि सागरी अभियांत्रिकी

6. आंतरराष्ट्रीय युरोपियन मानक निर्यात अभियांत्रिकी प्रकल्प

उत्पादन आणि गुणवत्ता हमी

1. व्यावसायिक पात्रता आणि अनुभव: सखोल उद्योग कौशल्याचा लाभ घेत, DIYE VALLE स्थिर आणि विश्वासार्ह गुणवत्ता सुनिश्चित करून, सर्व DIN चेक वाल्व्ह वैशिष्ट्यांचे मोठ्या प्रमाणावर उत्पादन साध्य करते.

2. अधिकृत मानकांचे पालन: प्रत्येक झडप जर्मन मानक सामग्री, अचूक फोर्जिंग प्रक्रिया वापरते आणि कठोर दाब चाचणी घेते.

3. सचोटीची हमी: आम्ही प्रत्येक ऑर्डरसाठी संपूर्ण सामग्री चाचणी अहवाल (MTR) आणि फॅक्टरी प्रेशर चाचणी डेटा प्रदान करतो, संपूर्ण प्रक्रियेदरम्यान संपूर्ण ट्रेसेबिलिटी आणि अनुपालन सुनिश्चित करतो.

4.सानुकूलित सोल्यूशन्स: मानक उत्पादनांव्यतिरिक्त, आम्ही जटिल युरोपियन आणि आंतरराष्ट्रीय अभियांत्रिकी प्रकल्पांसाठी वन-स्टॉप सप्लाय सोल्यूशन्स ऑफर करून, विशेष सामग्री आणि मानक नसलेल्या आकारांचा वापर करून व्यावसायिकरित्या सानुकूलित वाल्व सेवा प्रदान करतो.

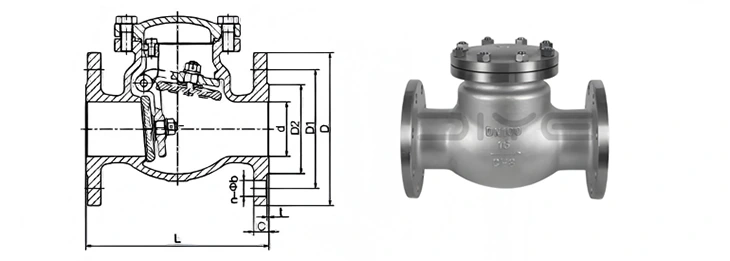

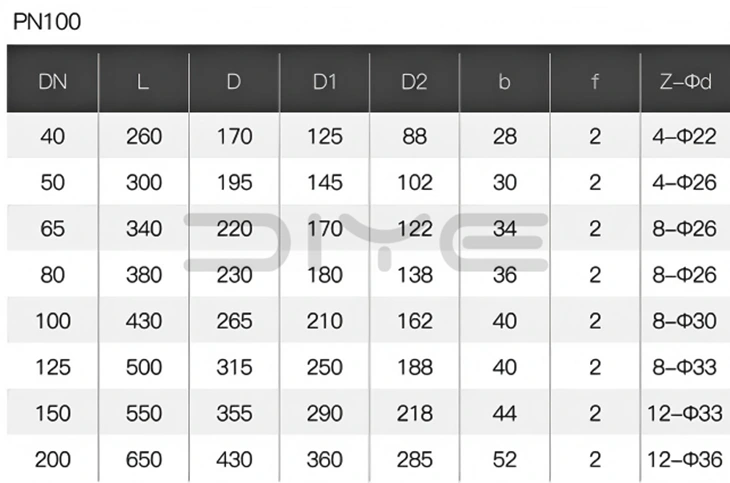

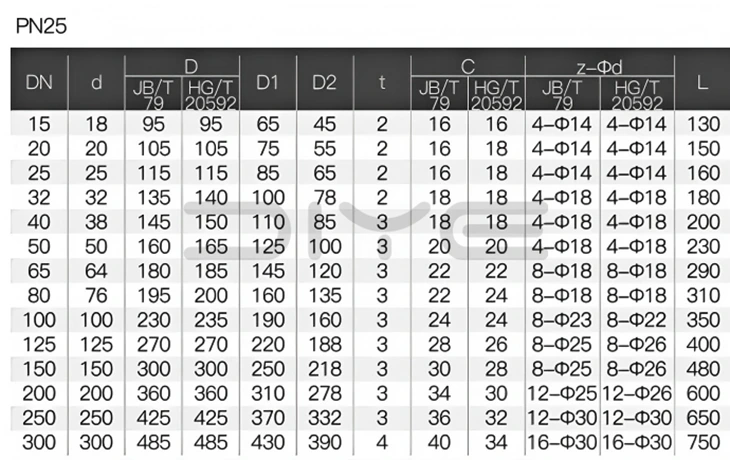

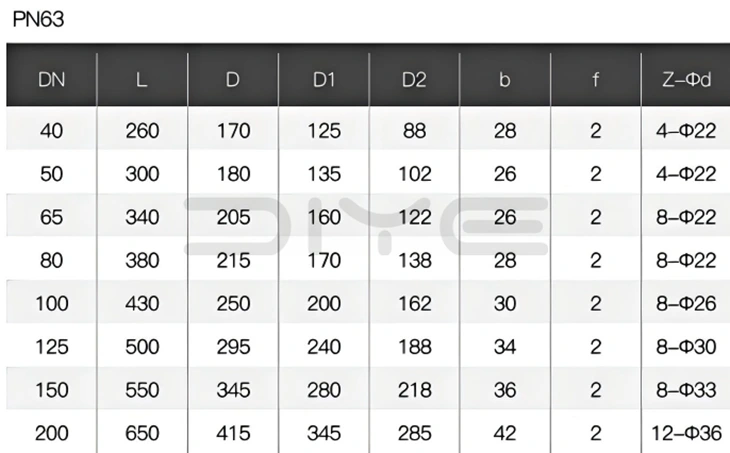

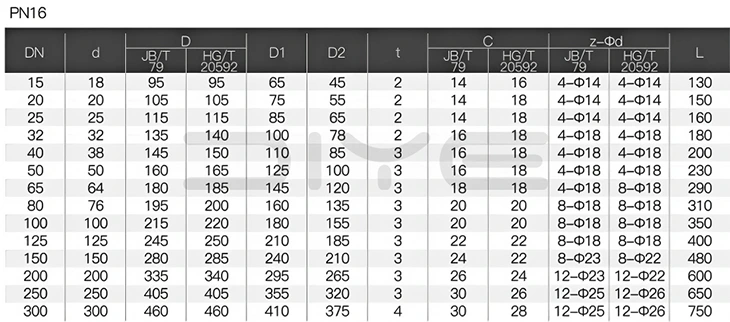

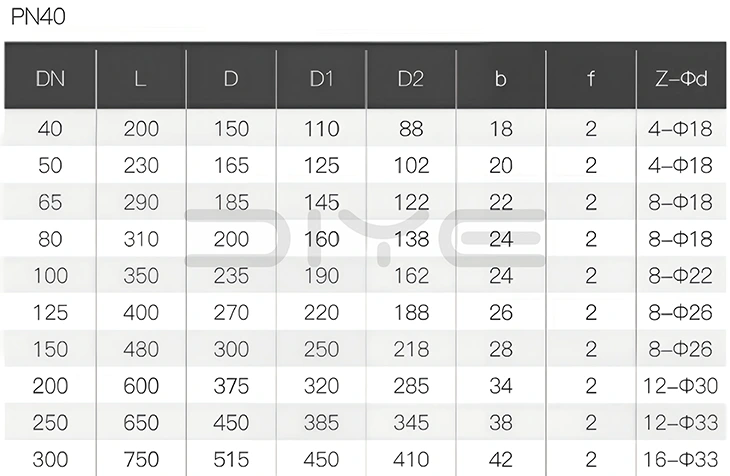

तांत्रिक रेखाचित्रे

वारंवार विचारले जाणारे प्रश्न

प्रश्न: DIN स्विंग फ्लँज्ड चेक वाल्व्ह कोणत्या मुख्य मानकांचे पालन करतात?

A: ते प्रामुख्याने DIN 3205, DIN 3206, DIN 3207, DIN 3351, आणि DIN 3352 चे अनुसरण करतात. फ्लँज कनेक्शनसाठी, ते DIN EN 1090 / DIN EN 1091 / DIN EN 1092 ची अंमलबजावणी करतात, जर्मन गॅस केकेट आणि पाइपलाइन्सची अचूक जुळणी, flange आणि इंटरचेंजची योग्यता सुनिश्चित करतात.

प्रश्न:फ्लँज्ड चेक वाल्व स्थापित करताना काय लक्षात घेतले पाहिजे?

A： वाल्व्ह बॉडीवरील प्रवाह दिशा बाणाची पुष्टी करा आणि मध्यम प्रवाहाच्या दिशेनुसार काटेकोरपणे स्थापित करा. ते मागे स्थापित केल्याने प्रवाहाचा पूर्ण अडथळा आणि चेक फंक्शनचे नुकसान होईल.

प्रश्न: फ्लँज्ड चेक व्हॉल्व्हमध्ये नेहमी असामान्य आवाज आणि कंपन का असते?

A: हे मुख्यतः कोपरच्या जवळ स्थापित केल्यामुळे, जास्त प्रवाह वेग किंवा स्टॉपवरील वाल्व डिस्कच्या प्रभावामुळे होते. सरळ पाईप विभाग वाढवणे, धीमे बंद होणाऱ्या संरचनेवर स्विच करणे किंवा पाइपलाइनचा प्रवाह वेग समायोजित करण्याची शिफारस केली जाते.

प्रश्न: तुम्ही जर्मन मानक डीआयएन चेक व्हॉल्व्हचा संपूर्ण संच देऊ शकता?

उ: स्रोत निर्माता म्हणून, Diye सर्व आकारात DIN स्विंग फ्लँज्ड चेक वाल्व तयार करते. आम्ही जर्मन मानकांनुसार मशीनिंग, दबाव चाचणी आणि मार्किंग काटेकोरपणे करतो. आम्ही मटेरियल रिपोर्ट्स आणि फॅक्टरी प्रेशर चाचणी डेटाचा संपूर्ण संच प्रदान करू शकतो आणि विशेष कॅलिबर्स आणि विशेष सामग्रीच्या सानुकूलनास समर्थन देऊ शकतो.
